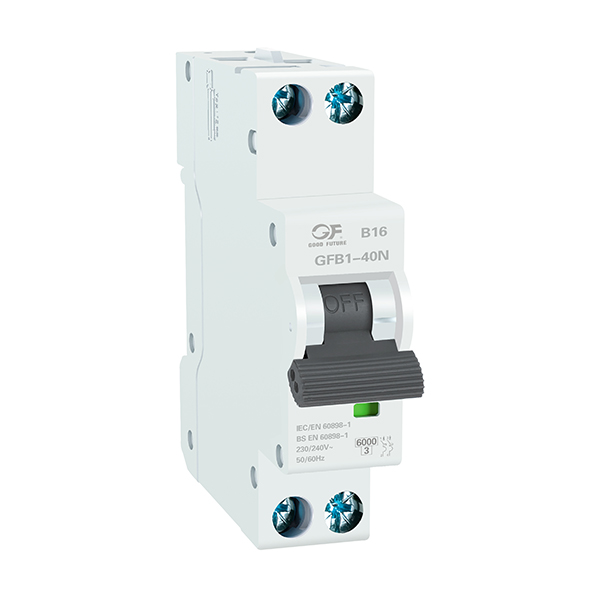

Миниатюрный автоматический выключатель GFB1-40N
GFB1-40N— это компактный УЗО-автомат для современных электрических систем, поддерживающий напряжение 230/240 В и ток до 40 А. Он обеспечивает защиту от перегрузок по току, коротких замыканий и утечек на землю, а также имеет расширенную функцию обнаружения постоянного тока утечки для зарядных устройств электромобилей, солнечных фотоэлектрических систем и тепловых насосов. Номинальная отключающая способность 6 кА и 10 кА двунаправленная, соответствует стандартам IEC/EN, что обеспечивает надежную работу.
●Стандарт: IEC/EN/BS EN60898-1
●Режим срабатывания: Термомагнитное срабатывание
●Номинальный ток: 1~40 А
●Номинальное напряжение: 230 В
●Количество полюсов: 1P+N
●Номинальная кратковременная выдерживаемая способность при коротком замыкании: 6 кА
●Кривая срабатывания: B, C
●Температура окружающего воздуха: -25℃~+40℃
●Подключение: Сверху и снизу
●Сертификаты: CB, CE, UKCA, SEMKO
Описание
маркер
●Сфера применения
Автоматические выключатели для бытового использования GFB1-40N предназначены для сетей переменного тока частотой 50 Гц с номинальным напряжением до 230 В и номинальным током до 40 А. Они обеспечивают защиту от перегрузки и короткого замыкания, поддерживая при этом нормальные электрические соединения в ходе обычной эксплуатации.
Соответствуют стандарту: IEC/EN 60898-1, имеют сертификаты CB, CE, UKCA, SEMKO и другие.
●Модель и значение
●Основные параметры и технические характеристики
| Технические параметры проекта | значения параметров |
| Номинальное напряжение (В) | 230В |
| Номинальный ток (А) | 1A，2A，3A，4A，5A，6A，10A，16A，20A， 25A，32A， 40A |
| Количество полюсов | 1P+N |
| Мгновенный тип поездки | Режим B (3-5) Вн, Режим C (5-10) Вн |
| Номинальная отключающая способность (А) | 6 кА (GFBI-40N) |
| Класс энергопотребления | 3 |
| Крутящий момент затяжки (Н·м) | 1.5 |
| Класс загрязнения | Уровень 2 |
| уровни защиты | IP20 |
| Механический срок службы и частота работы (раз/час) | 20000、 240(In≤32A) |
| Электрический срок службы и частота работы | 4000、120(In＞32A) |
●Соединительный провод
| Номинальный ток In (А) | Номинальное сечение медного провода S (мм²) |
| 1、2、3、4、6、10 | 1-2.5 |
| 16 | 2.5-4 |
| 20、25 | 4-6 |
| 32 | 6-10 |
| 40 | 10-16 |
●Выбор типов продукции
| Номинальный ток | Кривая B | Кривая C |
| 1A | GFB1-40N B1 | GFB1-40N C01 |
| 2A | GFB1-40N B2 | GFB1-40N C02 |
| 3A | GFB1-40N B3 | GFB1-40N C03 |
| 4A | GFB1-40N B4 | GFB1-40N C04 |
| 5A | GFB1-40N B5 | GFB1-40N C05 |
| 6A | GFB1-40N B6 | GFB1-40N C06 |
| 10A | GFB1-40N B10 | GFB1-40N C10 |
| 16A | GFB1-40N B16 | GFB1-40N C16 |
| 20A | GFB1-40N B20 | GFB1-40N C20 |
| 25A | GFB1-40N B25 | GFB1-40N C25 |
| 32A | GFB1-40N B32 | GFB1-40N C32 |
| 40A | GFB1-40N B40 | GFB1-40N C40 |
●Внешний вид и габариты установки ●Характеристические кривые
