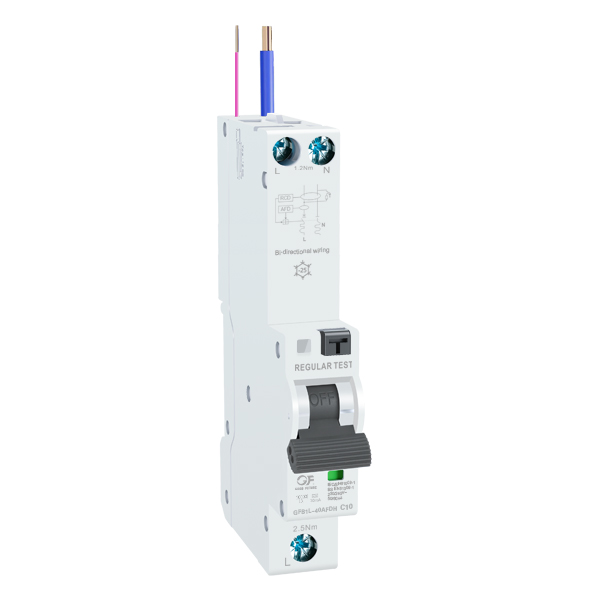

Автоматический выключатель защиты от дугового пробоя GFB1L-40AFDH
Устройства GFB1L-40AFDH представляют собой одномодульное устройство, подходящее к существующей системе шин существующей компоновки. Устройство обеспечивает защиту от перегрузки по току, короткого замыкания, утечки на землю и дугового замыкания в одном устройстве и доступно в вариантах B&C Curve. Он может напрямую заменять АВДТ в существующих потребительских устройствах. Автоматический выключатель остаточного тока со встроенной защитой от перегрузки по току в качестве противопожарного выключателя, чувствительный к пульсирующим и переменным токам типа А.
●Серия: GFB1L-40AFD
●Стандарт: IEC/EN 61009-1, IEC 62026
●Тип УЗО: AC, A
●Номинальный ток: 6А, 10А, 16А, 20А, 25А, 32А, 40А
●Номинальное напряжение: 230/240В~
●Номинальное импульсное выдерживаемое напряжение: 4 кВ
●Мин. диапазон рабочего напряжения испытательной цепи: 196В
●Макс. диапазон рабочего напряжения испытательной цепи: 253В
●Рабочая частота: 50/60 Гц
●Количество полюсов: 1P+N (с переключаемым нейтральным проводником)
●Номинальный остаточный рабочий ток (I∆n): 10мА, 30мА, 100мА, 300мА, 500мА
●Номинальная кратковременная выдерживаемая токовая способность: 10кА
●Кривая срабатывания: B, C●Температура окружающего воздуха: -35 ºC – +70 ºC
●Подключение: Снизу
●Сертификаты: CB, CE, UKCA, SEMKO
Описание
маркер
●Обзор продукта
GFB1L-40AFDH Это устройство обеспечивает надежное обнаружение как переменного, так и пульсирующего постоянного тока утечки, повышая безопасность жилых и коммерческих установок. Встроенная функция защиты от дугового замыкания и перегрузки снижает потребность в нескольких компонентах, упрощая проводку и экономя место в потребительском блоке. Разработанный для простой установки, он соответствует новейшим стандартам электробезопасности и обеспечивает эффективную защиту от пожара за счет быстрого отключения цепи при обнаружении опасных дуг или замыканий на землю.
Ⓐ Основные функции
1. Компактный дизайн
Единая модульная конструкция совместима с существующими шинными системами распределительных коробок, что позволяет осуществлять прямую замену традиционных АВДТ без каких-либо изменений компоновки.
2. Полнофункциональная интегрированная защита.
● Защита от перегрузки и короткого замыкания: выбираемые кривые отключения типа B или C (тип B для жилых помещений, тип C для оборудования с высоким перенапряжением).
● Защита от остаточного тока (тип A): обнаруживает переменный и пульсирующий постоянный ток утечки с чувствительностью 30 мА (защита от пожара/поражения электрическим током).
● Обнаружение и защита от дугового замыкания (AFDD): обнаруживает последовательные/параллельные дуги в соответствии со стандартом IEC 62606.
3. Усиление пожарной безопасности
Быстро разрежьте опасную дугу, вызванную старением изоляции, плохим контактом или неисправностью заземления, и уменьшите риск электрического пожара.
Ⓑ технологическое превосходство
● Упрощенная установка: исключает необходимость использования нескольких компонентов в традиционных системах RCBO+AFDD+MCB, экономя место в распределительных коробках.
● Совместимость: совместимость с существующими потребительскими устройствами, поддержка обновлений по принципу «включай и работай».
● В каких типах цепей можно использовать AFDD?
В однофазных цепях переменного тока напряжением не более 230 В, включая кольцевые цепи, радиальные цепи и т. д. Если используется, УЗИс должно быть размещено в начале защищаемой цепи.
● Сертификация высоких стандартов: соответствует IEC 61009-1 (RCBO), IEC 62606 (AFDD) и местным правилам электробезопасности.
Ⓒ Дела требуют внимания
● Ток испытательной дуги — это ожидаемый ток до того, как в испытательной цепи произойдет воспламенение.
● Низкие токи дуги могут возникать из-за повреждений изоляции между фазой и землей или последовательного образования дуги.
●Полная защита цепи
| Перегрузка по току | Короткое замыкание | Утечка на землю | Дуговой взрыв серии | Параллельный дуговой взрыв | |
| MCB | √ | √ | X | X | X |
| RCCB | X | X | √ | X | X |
| RCBO | √ | √ | √ | X | X |
| AFDD | X | X | X | √ | √ |
| AFDD интегрирован с RCBO | √ | √ | √ | √ | √ |
●Модель и значение
●Технические параметры
| Модель продукта | GFB1L-40AFDH |
| Стандартный | IEC/EN 61009-1, IEC 62026 |
| Количество столбов | 1P+N (N-полюс может быть подключен и отключен) |
| Номинальные токи (в дюймах) | 6A,10A,16A,20A,25A,32A,40A |
| Номинальные токи чувствительности IΔn | 10mA,30mA,100mA,300mA,500mA |
| Время остаточного тока в выключенном состоянии при IΔn | ≤ 0.1s |
| Остаточная способность к замыканию и размыканию (IΔm) | 500A |
| Номинальная отключающая способность при коротком замыкании | 10кА |
| Класс ограничения энергии | 3 |
| Номинальное напряжение | 230/240 В~ |
| Рабочая частота | 50/60Гц |
| Тип RCBO | AC, A |
| Тип защиты (от утечки тока) | A |
| Кривая срабатывания | B, C |
| Защита | Защита от дуговых замыканий, защита от перегрузки |
| Защита от короткого замыкания, защита от утечки тока на землю. | |
| Тип поездки | Замыкание на землю: электронное |
| Перегрузка и короткое замыкание: термомагнитные явления | |
| Минимальный диапазон рабочего напряжения испытательной цепи. | 196 В |
| Максимальный диапазон рабочего напряжения испытательной цепи. | 253 B |
| Номинальный импульс при стандартном напряжении (1,5/50) Uimp | 4 кВ |
| Испытательное напряжение диэлектрика при заданной частоте в течение 1 мин. | 2 кВ |
| Характеристики тепловыделения | (1.13-1.45) ×In |
| Характеристики магнитного высвобождения | B: (3-5) ×In, C: (5-10) ×In |
| Индикатор положения контакта | Да |
| Степень защиты | IP20 |
| Электрическая жизнь | 4000 циклов |
| Механическая жизнь | 10 000 циклов |
| Температура окружающей среды | -35 ºC – 70 ºC, максимальная влажность 95%. |
| Степень загрязнения согласно EN60664 | 2 |
| Категория имитации мощности | 3 |
| Материалы для корпуса | Термопластик |
| Положение нейтрального проводника | Левая, правая |
| Тип подключения терминала | Кабельная/штырьковая шина |
| Максимальный размер клеммы для кабеля | Длина (внутренний диаметр): 25 мм², отношение длины к длине (внешний диаметр): 16 мм² |
| Максимальный момент затяжки | L(вход): 2,5 Н•м, Н/Л(выход): 2 Н•м |
| Установка | Монтаж на 35-мм DIN-рейку. |
| Связь | Снизу |
| Сертификаты | CB,CE, UKCA, SEMKO |
●Соединительный кабель
| Номинальный ток в (А) | Номинальная площадь поперечного сечения S (мм²) медной проволоки |
| 6、10 | 1-2.5 |
| 16 | 2.5-4 |
| 20、25 | 4-6 |
| 32 | 6-10 |
| 40 | 10-16 |
●Выбор типов продукции
| Модель продукта | GFB1L-40AFDH | |||||
| Номинальная отключающая способность при коротком замыкании | Рейтинг
Ток (А) |
Номинальные токи чувствительности IΔn | ||||
| 10mA | 30mA | 100mA | 300mA | 500mA | ||
| 10 кА Тип B | 6A | GFB1L40AFDHB0610 | GFB1L40AFDHB0630 | GFB1L40AFDHB06100 | GFB1L40AFDHB06300 | GFB1L40AFDHB06500 |
| 10A | GFB1L40AFDHB1010 | GFB1L40AFDHB1030 | GFB1L40AFDHB10100 | GFB1L40AFDHB10300 | GFB1L40AFDHB10500 | |
| 16A | GFB1L40AFDHB1610 | GFB1L40AFDHB1630 | GFB1L40AFDHB16100 | GFB1L40AFDHB16300 | GFB1L40AFDHB16500 | |
| 20A | GFB1L40AFDHB2010 | GFB1L40AFDHB2030 | GFB1L40AFDHB20100 | GFB1L40AFDHB20300 | GFB1L40AFDHB20500 | |
| 25A | GFB1L40AFDHB2510 | GFB1L40AFDHB2530 | GFB1L40AFDHB25100 | GFB1L40AFDHB25300 | GFB1L40AFDHB25500 | |
| 32A | GFB1L40AFDHB3210 | GFB1L40AFDHB3230 | GFB1L40AFDHB32100 | GFB1L40AFDHB32300 | GFB1L40AFDHB32500 | |
| 40A | GFB1L40AFDHB4010 | GFB1L40AFDHB4030 | GFB1L40AFDHB40100 | GFB1L40AFDHB40300 | GFB1L40AFDHB40500 | |
| 10 кА Тип С | 6A | GFB1L40AFDHC0610 | GFB1L40AFDHC0630 | GFB1L40AFDHC06100 | GFB1L40AFDHC06300 | GFB1L40AFDHC06500 |
| 10A | GFB1L40AFDHC1010 | GFB1L40AFDHC1030 | GFB1L40AFDHC10100 | GFB1L40AFDHC10300 | GFB1L40AFDHC10500 | |
| 16A | GFB1L40AFDHC1610 | GFB1L40AFDHC1630 | GFB1L40AFDHC16100 | GFB1L40AFDHC16300 | GFB1L40AFDHC16500 | |
| 20A | GFB1L40AFDHC2010 | GFB1L40AFDHC2030 | GFB1L40AFDHC20100 | GFB1L40AFDHC20300 | GFB1L40AFDHC20500 | |
| 25A | GFB1L40AFDHC2510 | GFB1L40AFDHC2530 | GFB1L40AFDHC25100 | GFB1L40AFDHC25300 | GFB1L40AFDHC25500 | |
| 32A | GFB1L40AFDHC3210 | GFB1L40AFDHC3230 | GFB1L40AFDHC32100 | GFB1L40AFDHC32300 | GFB1L40AFDHC32500 | |
| 40A | GFB1L40AFDHC4010 | GFB1L40AFDHC4030 | GFB1L40AFDHC40100 | GFB1L40AFDHC40300 | GFB1L40AFDHC40500 | |
