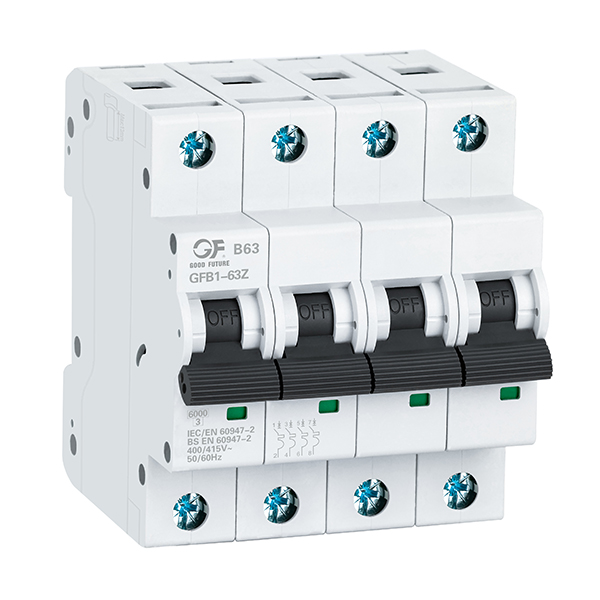

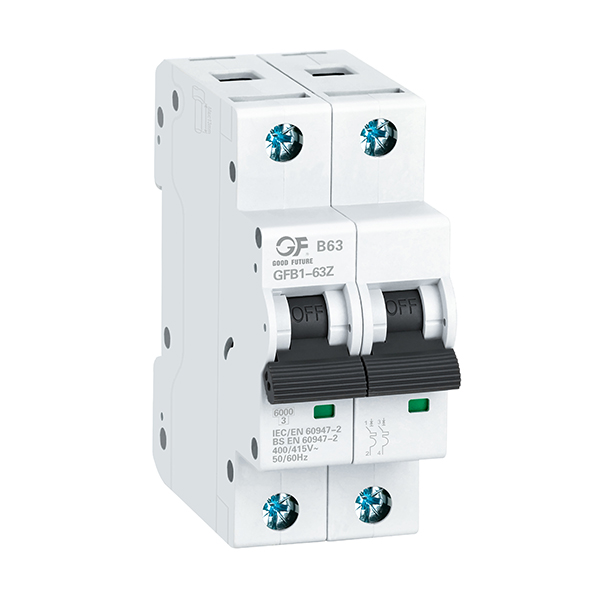

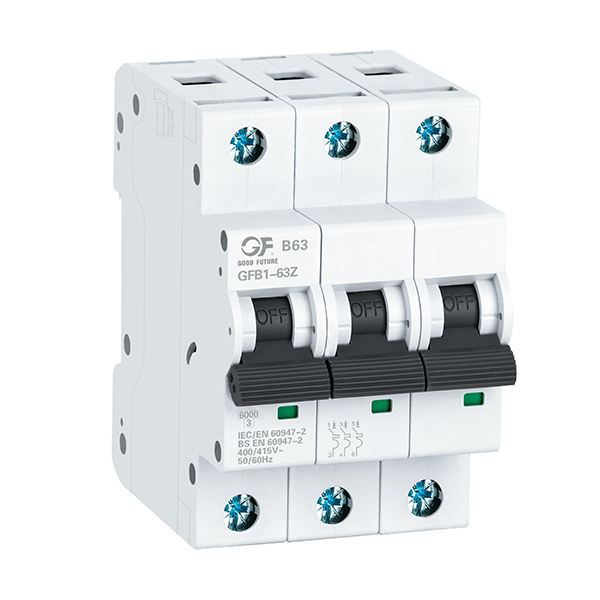

Автоматический выключатель постоянного тока GFB1-63Z
Автоматический выключатель постоянного тока GFB1-63Z используется в линиях с номинальным напряжением до 1000 В и номинальным током до 63 А для защиты от перегрузки и короткого замыкания, а также может использоваться для нечастого переключения линии в процессе эксплуатации.
●Стандарт: IEC/EN60947-2
●Режим срабатывания: Термомагнитное срабатывание
●Номинальный ток: 1~63 А
●Номинальное напряжение: 250/500 В/750 В/1000 В
●Количество полюсов: 1P, 2P, 3P, 4P,
●Номинальная отключающая способность при коротком замыкании: 6 кА
●Температура окружающего воздуха: -35℃~ 70℃
●Подключение: сверху и снизу
●Сертификаты: CB, CE, UKCA, SEMKO
Описание
маркер
●Введение
Автоматический выключатель постоянного тока GFB1-63Z используется в линиях с номинальным напряжением до 1000 В и номинальным током до 63 А для защиты от перегрузки и короткого замыкания, а также может использоваться в качестве преобразователя нечастой работы линии.
Автоматические выключатели подходят для систем постоянного тока, таких как системы связи и фотоэлектрические системы.
Продукт соответствует стандарту: IEC/EN60947-2.
Особенности продукта
●Встроенное короткозамыкающее соединение для повышения эффективности установки и снижения риска ошибок при подключении;
●Установка направляющей, монтажный зажим Super Travel, после установки шины можно быстро заменить отдельное изделие;
●Сенсорное окно индикатора положения головки, быстрый обзор рабочего состояния;
●Источник питания постоянного тока имеет полярность, напряжение до 1000 В постоянного тока, что соответствует нагрузке фотоэлектрических модулей и фотоэлектрических линейных систем.
●Модель и значение
●Технические параметры
| Стандарт | IEC/EN60947-2 |
| Защита | Перегрузка по току и короткое замыкание |
| Тип поездки | Термомагнитный |
| Количество полюсов | 1P, 2P, 3P, 4P |
| Номинальные токи (в дюймах) | 1А,2А,3А,4А,5А,6А,10А,16А,20А,25А,32А,40А,50А,63А |
| Номинальное напряжение (Ue) | 1P (250 В постоянного тока), 2P (500 В постоянного тока), 3P (750 В постоянного тока), 4P (1000 В постоянного тока) |
| Номинальное напряжение изоляции (Ui) | 500 В |
| Номинальная разрывная способность | 6 кА |
| Номинальное импульсное выдерживаемое напряжение (1,2/50) Uimp | 4 кВ |
| Испытательное напряжение диэлектрика на заданной частоте в течение 1 мин. | 3 кВ |
| Характеристики тепловыделения | (1.05-1.30) x In |
| Характеристики магнитного высвобождения | (8-12) x В |
| Электрическая жизнь | 1500 циклов |
| Механическая жизнь | 20000 циклов |
| Индикатор положения контакта | Да |
| Степень защиты | IP20 |
| Температура окружающей среды | от -35℃ до +70℃, максимальная влажность 95%. |
| Тип подключения терминала | Кабельная/штырьковая шина/вилочная шина |
| Максимальный размер клеммы для кабеля | 25 мм² |
| Максимальный момент затяжки | 2.5 Нм |
| Установка | Монтаж на 35-мм DIN-рейку. |
| Связь | Согласно схеме электропроводки |
●Соединительный провод
| Номинальный ток в (А) | Номинальная площадь поперечного сечения S (мм² ) медной проволоки |
| 1, 2, 3, 4, 5, 6 | 1 |
| 10 | 1.5 |
| 16、20 | 2.5 |
| 25 | 4 |
| 32 | 6 |
| 40、50 | 10 |
| 63 | 16 |
●Выбор типов продукции
| Количество столбов | Номинальный ток | Номинальная разрывная способность | Количество столбов | Номинальный ток | Номинальная разрывная способность |
| 1P | 1A | GFB1-63Z101 | 2P | 1A | GFB1-63Z201 |
| 2A | GFB1-63Z102 | 2A | GFB1-63Z202 | ||
| 3A | GFB1-63Z103 | 3A | GFB1-63Z203 | ||
| 4A | GFB1-63Z104 | 4A | GFB1-63Z204 | ||
| 5A | GFB1-63Z105 | 5A | GFB1-63Z205 | ||
| 6A | GFB1-63Z106 | 6A | GFB1-63Z206 | ||
| 10A | GFB1-63Z110 | 10A | GFB1-63Z210 | ||
| 16A | GFB1-63Z116 | 16A | GFB1-63Z216 | ||
| 20A | GFB1-63Z120 | 20A | GFB1-63Z220 | ||
| 25A | GFB1-63Z125 | 25A | GFB1-63Z225 | ||
| 32A | GFB1-63Z132 | 32A | GFB1-63Z232 | ||
| 40A | GFB1-63Z140 | 40A | GFB1-63Z240 | ||
| 50A | GFB1-63Z150 | 50A | GFB1-63Z250 | ||
| 63A | GFB1-63Z163 | 63A | GFB1-63Z263 | ||
| 3P | 1A | GFB1-63Z301 | 4P | 1A | GFB1-63Z401 |
| 2A | GFB1-63Z302 | 2A | GFB1-63Z402 | ||
| 3A | GFB1-63Z303 | 3A | GFB1-63Z403 | ||
| 4A | GFB1-63Z304 | 4A | GFB1-63Z404 | ||
| 5A | GFB1-63Z305 | 5A | GFB1-63Z405 | ||
| 6A | GFB1-63Z306 | 6A | GFB1-63Z406 | ||
| 10A | GFB1-63Z310 | 10A | GFB1-63Z410 | ||
| 16A | GFB1-63Z316 | 16A | GFB1-63Z416 | ||
| 20A | GFB1-63Z320 | 20A | GFB1-63Z420 | ||
| 25A | GFB1-63Z325 | 25A | GFB1-63Z425 | ||
| 32A | GFB1-63Z332 | 32A | GFB1-63Z432 | ||
| 40A | GFB1-63Z340 | 40A | GFB1-63Z440 | ||
| 50A | GFB1-63Z350 | 50A | GFB1-63Z450 | ||
| 63A | GFB1-63Z363 | 63A | GFB1-63Z463 |
●Схема подключения постоянного тока
●Внешний вид и габариты установки ●Характеристические кривые
