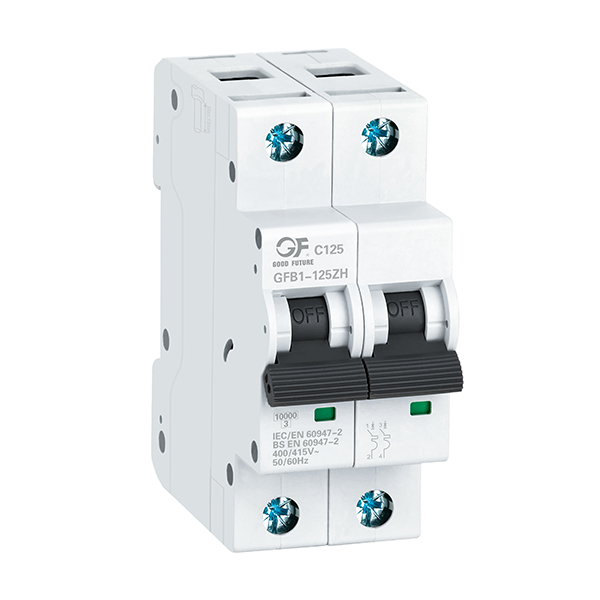

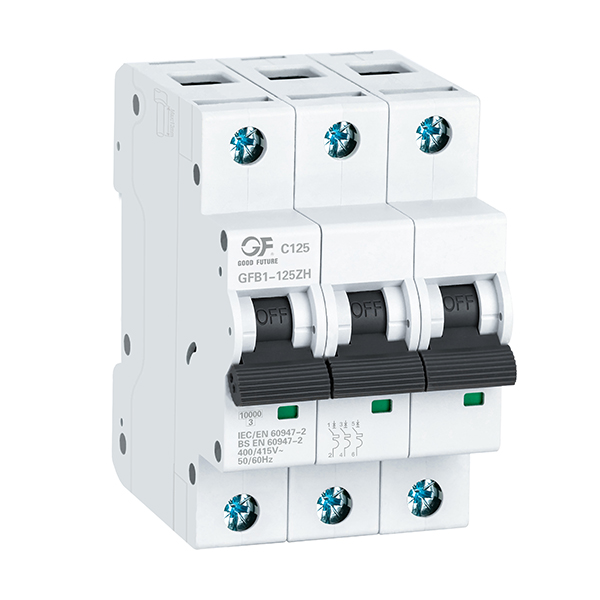

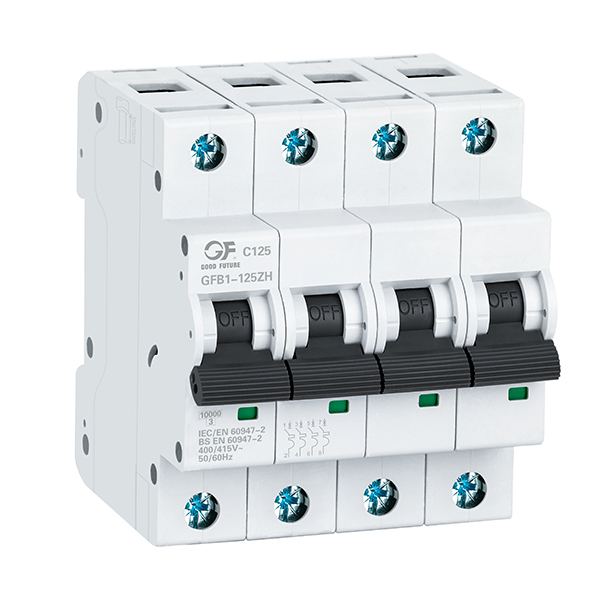

Автоматический выключатель постоянного тока GFB1-125ZH
Автоматический выключатель постоянного тока GFB1-125ZH используется в линиях с номинальным напряжением до 1000 В и номинальным током до 63 А для защиты от перегрузки и короткого замыкания, а также может использоваться для переключения режимов работы линии в нечастых режимах.
●Стандарт: IEC/EN60947-2
●Режим срабатывания: Термомагнитное срабатывание
●Номинальный ток: 1~63 А
●Номинальное напряжение: 250/500 В/750 В/1000 В
●Количество полюсов: 1P, 2P, 3P, 4P,
●Номинальная отключающая способность при коротком замыкании: 10 кА
●Температура окружающего воздуха: -35℃~ 70℃
●Подключение: сверху и снизу
●Сертификаты: CB, CE, UKCA, SEMKO
Описание
маркер
●Введение
Автоматический выключатель постоянного тока GFB1-125ZH используется в линиях с номинальным напряжением до 1000 В и номинальным током до 63 А для защиты от перегрузки и короткого замыкания, а также может использоваться для нечастого переключения работы линии.
Автоматы подходят для применения в системах постоянного тока, таких как системы связи и фотоэлектрические системы.
Продукт соответствует стандарту: IEC/EN60947-2.
Особенности продукта
● Встроенное короткозамыкающее соединение для повышения эффективности установки и снижения риска ошибок при подключении;
● Установка на направляющую рельсу, большой ход установочного зажима, после установки шины можно быстро заменить отдельный продукт;
● Окно индикации положения сенсорной головки, рабочее состояние видно сразу;
● Источник питания постоянного тока имеет полярность, напряжение до 1000 В постоянного тока, что соответствует нагрузке фотоэлектрических модулей и фотоэлектрических линейных систем.
●Модель и значение
●Технические параметры
| Стандарт | IEC/EN60947-2 |
| Защита | Перегрузка по току и короткое замыкание |
| Тип поездки | Термомагнитный |
| Количество столбов | 1P, 2P, 3P, 4P |
| Номинальные токи (в дюймах) | 1А,2А,3А,4А,5А,6А,10А,16А,20А,25А,32А,40А,50А,63А |
| Номинальное напряжение (Ue) | 1P (250 В постоянного тока), 2P (500 В постоянного тока), |
| 3P (750 В постоянного тока), 4P (1000 В постоянного тока) | |
| Номинальное напряжение изоляции (Ui) | 500 В |
| Номинальная разрывная способность | 10 кА |
| Номинальное импульсное выдерживаемое напряжение (1,2/50) Uimp | 4 кВ |
| Испытательное напряжение диэлектрика на заданной частоте в течение 1 мин. | 3 кВ |
| Характеристики тепловыделения | (1.05-1.30) x In |
| Характеристики магнитного высвобождения | (8-12) x В |
| Электрическая жизнь | 1500 циклов |
| Механическая жизнь | 20000 циклов |
| Индикатор положения контакта | Да |
| Степень защиты | IP20 |
| Температура окружающей среды | от -35℃ до +70℃, максимальная влажность 95%. |
| Тип подключения терминала | Кабельная/штырьковая шина/вилочная шина |
| Максимальный размер клеммы для кабеля | 25 мм² |
| Максимальный момент затяжки | 2.5 Нм |
| Установка | Монтаж на 35-мм DIN-рейку. |
| Связь | Согласно схеме электропроводки |
●Соединительный провод
| Номинальный ток в (А) | Номинальная площадь поперечного сечения S (мм² ) медной проволоки |
| 1, 2, 3, 4, 5, 6 | 1 |
| 10 | 1.5 |
| 16、20 | 2.5 |
| 25 | 4 |
| 32 | 6 |
| 40、50 | 10 |
| 63 | 16 |
●Выбор типов продукции
| число полюсов | номинальный ток | максимальная разрядная способность | число полюсов | номинальный ток | максимальная разрядная способность |
| 1P | 1A | GFB1-125ZH101 | 2P | 1A | GFB1-125ZH201 |
| 2A | GFB1-125ZH102 | 2A | GFB1-125ZH202 | ||
| 3A | GFB1-125ZH103 | 3A | GFB1-125ZH203 | ||
| 4A | GFB1-125ZH104 | 4A | GFB1-125ZH204 | ||
| 5A | GFB1-125ZH105 | 5A | GFB1-125ZH205 | ||
| 6A | GFB1-125ZH106 | 6A | GFB1-125ZH206 | ||
| 10A | GFB1-125ZH110 | 10A | GFB1-125ZH210 | ||
| 16A | GFB1-125ZH116 | 16A | GFB1-125ZH216 | ||
| 20A | GFB1-125ZH120 | 20A | GFB1-125ZH220 | ||
| 25A | GFB1-125ZH125 | 25A | GFB1-125ZH225 | ||
| 32A | GFB1-125ZH132 | 32A | GFB1-125ZH232 | ||
| 40A | GFB1-125ZH140 | 40A | GFB1-125ZH240 | ||
| 50A | GFB1-125ZH150 | 50A | GFB1-125ZH250 | ||
| 63A | GFB1-125ZH163 | 63A | GFB1-125ZH263 | ||
| 3P | 1A | GFB1-125ZH301 | 4P | 1A | GFB1-125ZH401 |
| 2A | GFB1-125ZH302 | 2A | GFB1-125ZH402 | ||
| 3A | GFB1-125ZH303 | 3A | GFB1-125ZH403 | ||
| 4A | GFB1-125ZH304 | 4A | GFB1-125ZH404 | ||
| 5A | GFB1-125ZH305 | 5A | GFB1-125ZH405 | ||
| 6A | GFB1-125ZH306 | 6A | GFB1-125ZH406 | ||
| 10A | GFB1-125ZH310 | 10A | GFB1-125ZH410 | ||
| 16A | GFB1-125ZH316 | 16A | GFB1-125ZH416 | ||
| 20A | GFB1-125ZH320 | 20A | GFB1-125ZH420 | ||
| 25A | GFB1-125ZH325 | 25A | GFB1-125ZH425 | ||
| 32A | GFB1-125ZH332 | 32A | GFB1-125ZH432 | ||
| 40A | GFB1-125ZH340 | 40A | GFB1-125ZH440 | ||
| 50A | GFB1-125ZH350 | 50A | GFB1-125ZH450 | ||
| 63A | GFB1-125ZH363 | 63A | GFB1-125ZH463 |
●Схема подключения постоянного тока
●Внешний вид и габариты установки ●Характеристические кривые
