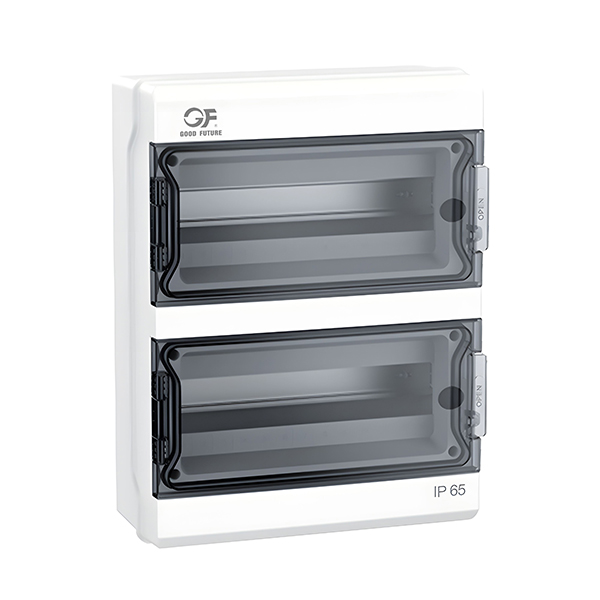

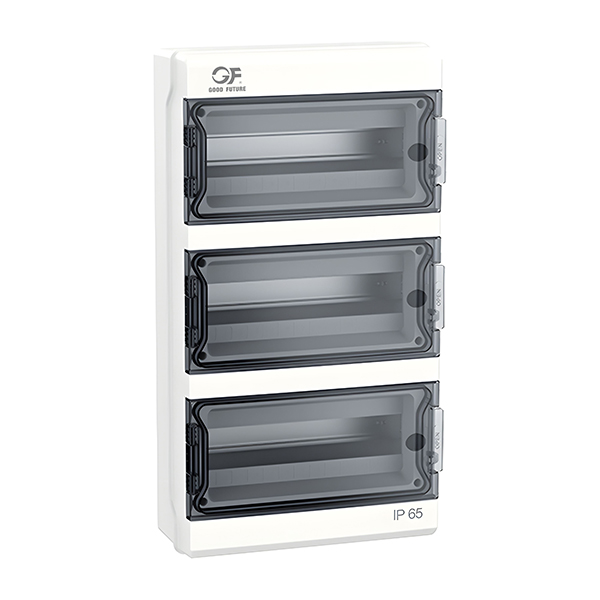

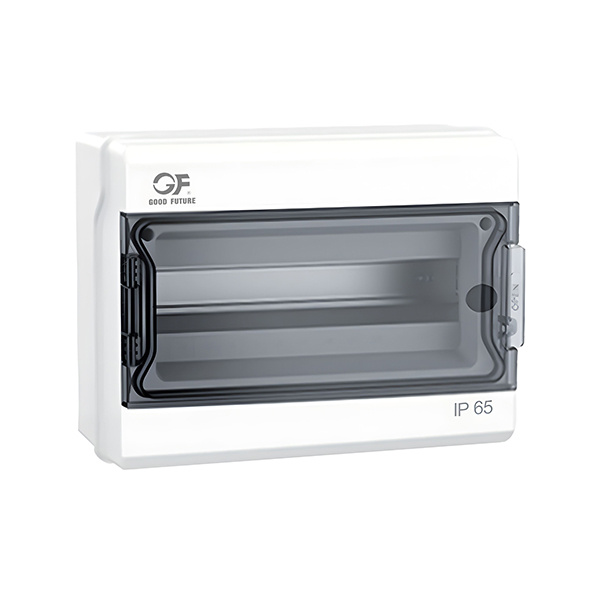

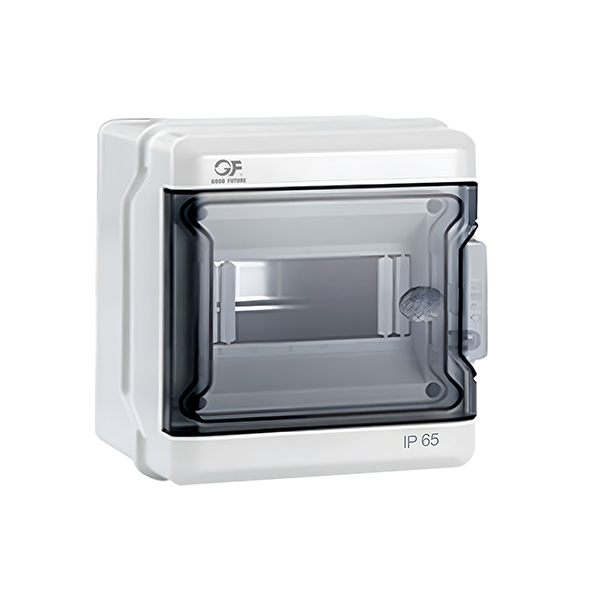

Влагозащищённый пластиковый распределительный щит GFP1
Водонепроницаемые распределительные коробки серии GFP1-IP65 изготовлены из высококачественного пластика для ПК, обеспечивающего исключительную механическую прочность и устойчивость к атмосферным воздействиям. Эти коробки, разработанные в строгом соответствии с международными стандартами IEC, обеспечивают надежную электрическую защиту для промышленных, коммерческих и фотоэлектрических систем как внутри, так и снаружи помещений. Эта водонепроницаемая пластиковая распределительная коробка изготовлена из высококачественных пластиков и доступна в вариантах ABS и PC. Обладая достаточным пространством для проводки и степенью защиты IP65, он поставляется в 9 различных спецификациях.
●Стандарт: IEC/EN 62208:2023, IEC 60529, IEC 62262:2021, IEC 60695-2-10:2013.
●Степень защиты IP65.
●Структура блокировки.
●Зарезервированное место для функциональных наклеек.
●Зарезервировано для установки противоугонных замков.
●С выбивным отверстием
●С медными клеммными колодками
●Технические характеристики включают: 4, 6, 9, 13, 15, 18, 26, 36 и 39 способов.
Описание
маркер
●Знакомство с продуктом
Продукт строго соответствует следующим стандартам: IEC60529, IEC 62262:2021 и IEC 60695-2-10:2013.
Особенности продукта: Его особенности включают в себя высококачественный материал ПК с превосходной прочностью и высокой прочностью, выдающейся ударопрочностью и способностью выдерживать суровые условия окружающей среды.
IP65 водонепроницаемый и пыленепроницаемый, полностью предотвращает попадание пыли и выдерживает воздействие струи воды под высоким давлением под разными углами.
Это демонстрирует исключительную ударопрочность, эквивалентную удару молотка массой 5 кг с высоты 40 см.
Отличные огнестойкие характеристики прошли испытание на горючесть проволоки: 960±15 C.
Предотвратите кражу, установив противоугонные замки с зарезервированными позициями для подвешивания замков, чтобы повысить безопасность объекта и предотвратить вандализм.
Полностью медный клеммный блок оснащен встроенными высококачественными медными клеммами, обеспечивающими удобство подключения.

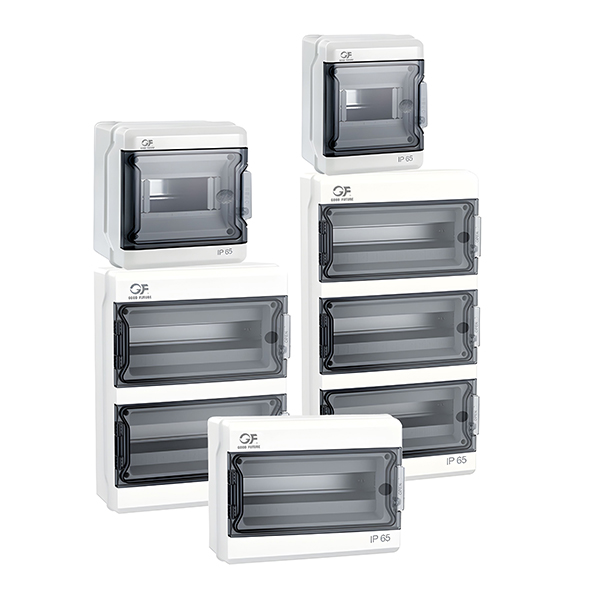

Гибкая конфигурация с 9 различными размерами на выбор.
●Модель и значение
●Технические параметры
| Модель | GFP1 |
| Материал изделия | Водонепроницаемая пластиковая распределительная коробка |
| Стандартный | IEC/EN62208:2023,IEC60529,IEC62262:2021,IEC60695-2-10:2013 |
| Текущая мощность | 125А (максимум) |
| Установка | Накладной монтаж |
| Способы | 4, 6, 9, 13, 15, 18, 26, 36, 39 |
| Слои | Однослойная конструкция для 4, 6, 9, 13, 15, 18 вариантов. |
| Двойной слой для 26 или 36 вариантов подачи | |
| Тройной слой для 39 вариантов. | |
| Нейтральная конфигурация бара | 6 отверстий (4, 6, 9), 10 отверстий (13, 15, 18), 2*10 отверстий (26, 36, 39)
6 отверстий (4, 6, 9), 10 отверстий (13, 15, 18), 2*10 отверстий (26, 36, 39) |
| Конфигурация заземляющей шины | 6 отверстий (4, 6, 9), 10 отверстий (13, 15, 18), 2*10 отверстий (26, 36, 39) |
| Степень защиты | IP65 |
| Материал | Поликарбонат |
| Цвет | Основание и рама: серый, RAL 7035 (доступен черный цвет) |
| Окна: Прозрачные | |
| Огнестойкость | 960℃/30s |
| Температура окружающей среды | от -25℃ до 70℃ |
●Форма выбора товара
| Код товара | Способы | Слои | Терминал | Размеры (мм)（W×H×D) |
| GFP1-04 | 04 | Одинокий | Y/N | 128×200×98 |
| GFP1-06 | 06 | Одинокий | Y/N | 164×200×98 |
| GFP1-09 | 09 | Одинокий | Y/N | 218×200×98 |
| GFP1-13 | 13 | Одинокий | Y/N | 295×230×120 |
| GFP1-15 | 15 | Одинокий | Y/N | 332×230×120 |
| GFP1-18 | 18 | Одинокий | Y/N | 385×230×120 |
| GFP1-26 | 26 | Двойной | Y/N | 295×385×130 |
| GFP1-36 | 36 | Двойной | Y/N | 380×391×130 |
| GFP1-39 | 39 | Тройной | Y/N | 297×551×130 |
