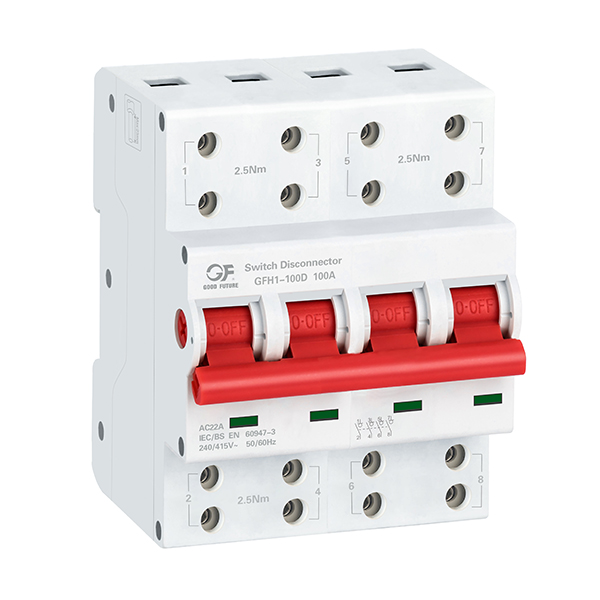

Разъединитель GFH1-100D (с двумя винтовыми зажимами)
Изолирующий переключатель серии GFH1-100D в основном используется в качестве главного выключателя в комбинированных электроприборах с клеммами, подходит для цепей распределения и управления мощностью переменного тока 50 Гц, номинальным напряжением до 415 В, также может использоваться для управления двигателями, маломощными приборами и освещением, широко используется на промышленных и горнодобывающих предприятиях, в высотных зданиях, коммерческих и домашних помещениях.
●Стандарт: IEC/EN/BS EN60947-3.
●Номинальный ток: 32 А, 63 А, 100 А
●Номинальное напряжение: 230/400 В~240/415 В
●Количество полюсов: 2P, 4P
●Номинальное импульсное выдерживаемое напряжение (Uimp): 6 кВ
●Температура окружающего воздуха: -35℃~ 70℃
●Сертификаты: CE, UKCA, SEMKO
Описание
маркер
●Введение
Разъединитель ГФХ1-100D (далее – выключатель) предназначен для использования в цепях распределения и управления переменного тока частотой 50 Гц с номинальным током до 100 А и напряжением до 415 В. В первую очередь он служит главным выключателем в оконечных комбинированных электрических системах, а также может обеспечивать нечастое управление приборами малой мощности и освещением. Это оборудование, широко применяемое на промышленных объектах, в высотных зданиях, коммерческих учреждениях и жилых помещениях, обеспечивает надежное управление электропитанием в различных приложениях.
Продукт соответствует стандарту: IEC/EN/BS EN60947-3.
●Модель и значение
●Технические параметры
| модель продукта | GFH1-100D |
| Количество полюсов | 2P、4P |
| номинальное напряжение (Ue) | 230/400В~240/415В переменного тока (50/60Гц) |
| номинальный ток (In) | 32A,63A,100A |
| номинальное изоляционное напряжение (Ui) | 500 B |
| Номинальное импульсное выдерживаемое напряжение (Uimp) | 6kB |
| Диэлектрическая прочность | 2 кВ (50 Гц, 1 минута) |
| Номинальная мощность для подключения и отключения. | 3Ie，1.05Ue，cosφ=0.65 |
| Используйте классы | AC-22A |
| Электрическая жизнь | 1500 циклов |
| Механическая жизнь | 8500 циклов |
| Степень защиты | IP20 |
| Температура окружающей среды | -35℃~ 70℃, максимальная влажность 95% |
| Максимальная площадь поперечного сечения соединяемого проводника | 50mm² |
| Максимально допустимый крутящий момент | 2.5 N·m |
| Способ установки | Устанавливается на DIN-рейку 35 мм. |
| Способ подключения | Прижмите проволоку винтом и затяните с моментом 2.5 Н·м |
●Выбор типов продукции
| Количество полюсов | Номинальный ток | Код товара | Количество полюсов | Номинальный ток | Код товара |
| 2P | 32A | GFH1-100D232 | 4P | 32A | GFH1-100D432 |
| 63A | GFH1-100D263 | 63A | GFH1-100D463 | ||
| 100A | GFH1-100D2100 | 100A | GFH1-100D4100 |
●Внешний вид и габаритные размеры для установки
●Схема электрической цепи
