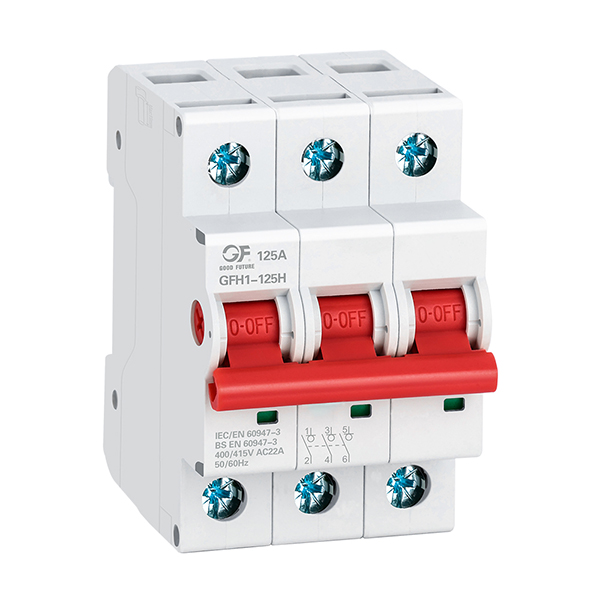

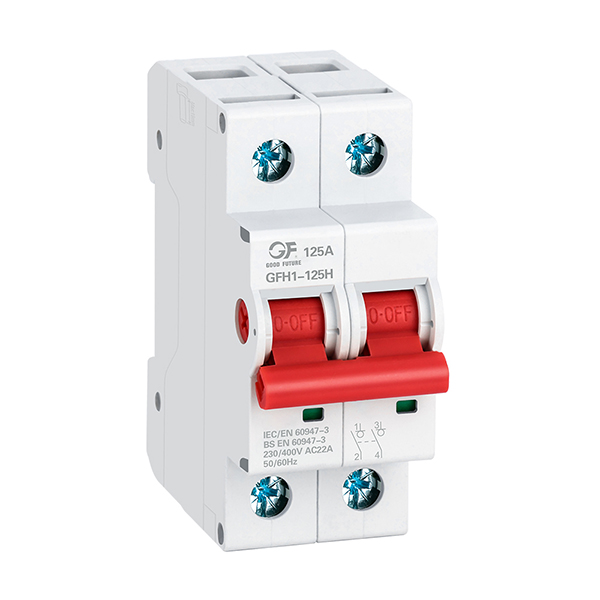

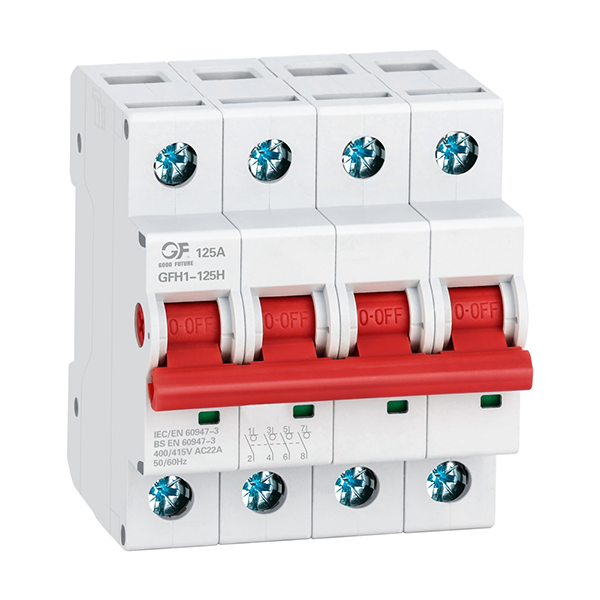

Разъединитель GFH1-125H (с U-образной шиной)
Изолирующий выключатель GFH1-125H в основном используется в качестве главного выключателя в комбинированных электрических устройствах с клеммами, подходит для цепей распределения и управления мощностью переменного тока 50 Гц, номинальным напряжением до 415 В, также может использоваться для управления двигателями, маломощными приборами и освещением, широко используется на промышленных и горнодобывающих предприятиях, в высотных зданиях, коммерческих и домашних помещениях.
●Стандарт: IEC/EN/BS EN60947-3.
●Номинальный ток: 32 А, 63 А, 80 А, 100 А, 125 А
●Номинальное напряжение: 230/400 В~240/415 В
●Количество полюсов: 1P, 2P, 3P, 4P,
●Номинальное импульсное выдерживаемое напряжение (Uimp): 6 кВ
●Температура окружающего воздуха: -35℃~ 70℃
●Сертификаты: CB, CE, UKCA, SEMKO
Описание
маркер
●Введение
Разъединитель ГФХ1-125H (далее – выключатель) предназначен для использования в цепях распределения и управления переменного тока частотой 50 Гц с номинальным током до 125А и напряжением до 415В. В первую очередь он служит главным выключателем в оконечных комбинированных электрических системах, а также может обеспечивать нечастое управление приборами малой мощности и освещением. Это оборудование, широко применяемое на промышленных объектах, в высотных зданиях, коммерческих учреждениях и жилых помещениях, обеспечивает надежное управление электропитанием в различных приложениях.
Изделие соответствует стандарту IEC/EN/BSEN60947-3.

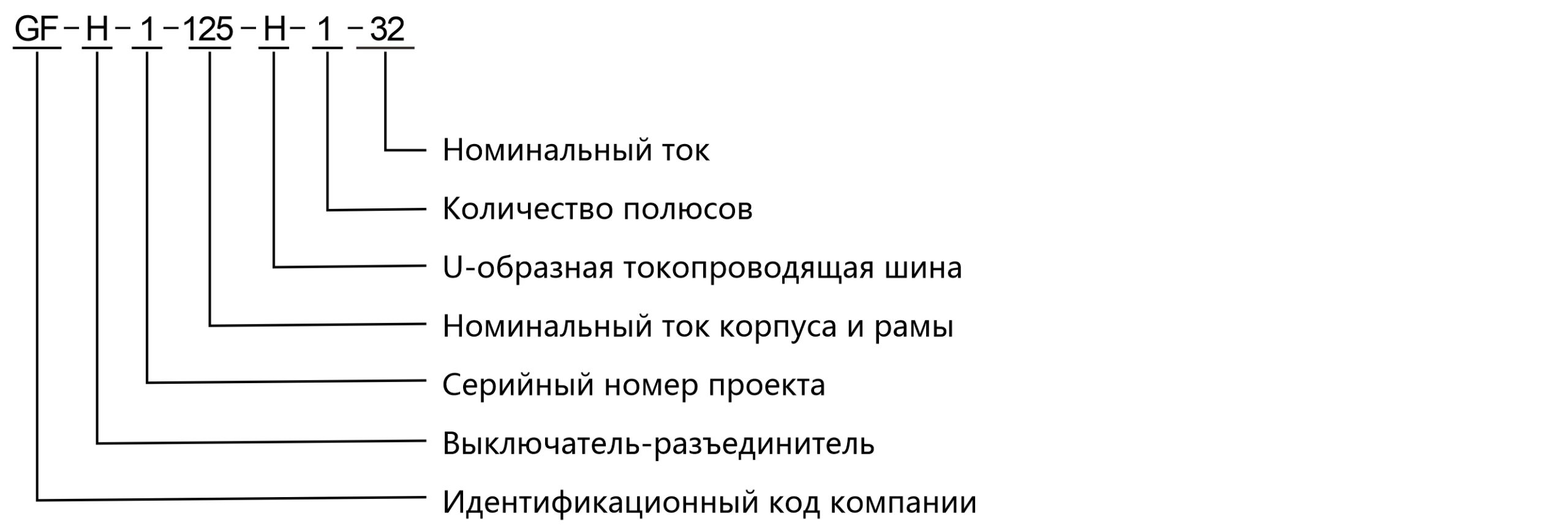

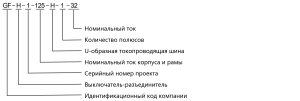

●Модель и значение
●Технические параметры
| Модель продукта | GFH1-125H |
| Количество полюсов | 1P、2P、3P、4P |
| Номинальное напряжение (Ue) | 230/400В~240/415В переменного тока (50/60Гц) |
| Номинальный ток (In) | 32A,63A,80A,100A,125A |
| Номинальное напряжение изоляции (Ui) | 500 В |
| Номинальное импульсное выдерживаемое напряжение (Uimp) | 6 кВ |
| Диэлектрическая прочность | 2 кВ (50 Гц, 1 минута) |
| Номинальная мощность для подключения и отключения. | 3Ie，1.05Ue，cosφ=0.65 |
| Используйте классы | AC-22A |
| Электрическая жизнь | 1500 циклов |
| Механическая жизнь | 8500 циклов |
| Индикатор положения контакта | Да, ВКЛ (красный); ВЫКЛ (зеленый) |
| Степень защиты | IP20 |
| Температура окружающей среды | -35℃~ 70℃, максимальная влажность 95% |
| Максимальная площадь поперечного сечения соединяемого проводника | 50mm² |
| Максимально допустимый крутящий момент | 2.5 N·m |
| Способ установки | Устанавливается на DIN-рейку 35 мм. |
| Способ подключения | Прижмите проволоку винтом и затяните с моментом 2.5 Нм. |
●Выбор типов продукции
| Количество полюсов | Номинальный ток | Код товара | Количество полюсов | Номинальный ток | Код товара |
| 1P | 32A | GFH1-125H132 | 2P | 32A | GFH1-125H232 |
| 63A | GFH1-125H163 | 63A | GFH1-125H263 | ||
| 80A | GFH1-125H180 | 80A | GFH1-125H280 | ||
| 100A | GFH1-125H1100 | 100A | GFH1-125H2100 | ||
| 125A | GFH1-125H1125 | 125A | GFH1-125H2125 | ||
| 3P | 32A | GFH1-125H332 | 4P | 32A | GFH1-125H432 |
| 63A | GFH1-125H363 | 63A | GFH1-125H463 | ||
| 80A | GFH1-125H380 | 80A | GFH1-125H480 | ||
| 100A | GFH1-125H3100 | 100A | GFH1-125H4100 | ||
| 125A | GFH1-125H3125 | 125A | GFH1-125H4125 |

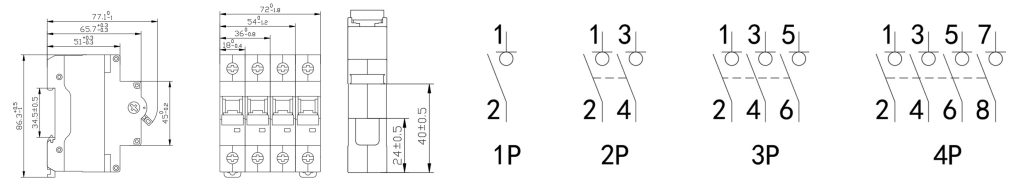

●Габариты и размеры для установки ●Схема электрической цепи
