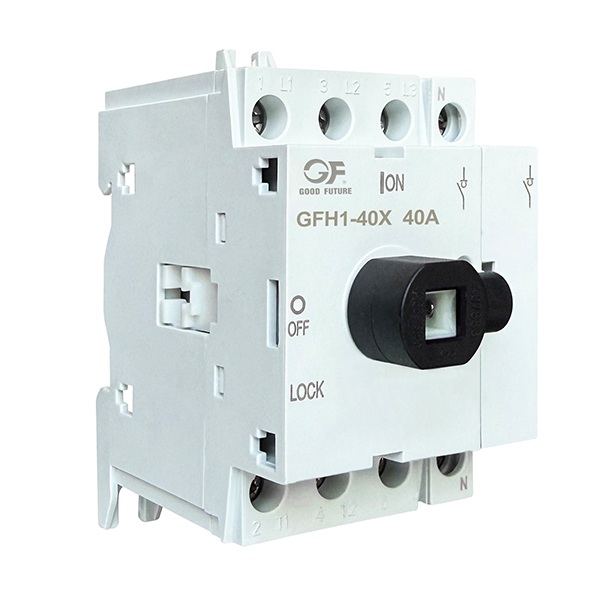

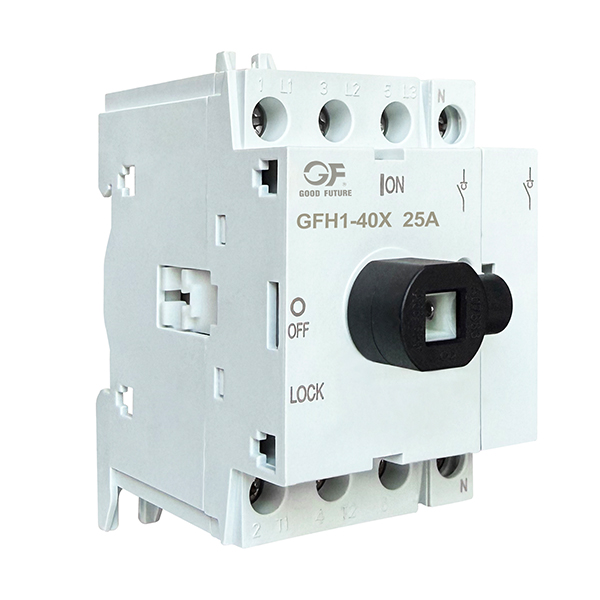

Разъединитель GFH1-40X (поворотного типа)
Выключатели-разъединители серии GFH1-40X широко используются в системах распределения электроэнергии для зданий, энергетики, нефтехимической и других отраслей промышленности, могут эффективно решать проблемы аварийного отключения, безопасного отключения, управления двигателем.
●Стандарт: IEC/EN/BS EN60947-3
●Номинальный ток: 16А, 25А, 32А, 40А, 63А, 80А, 100А, 125А
●Номинальное напряжение: 415 В, 500 В, 690 В
●Количество полюсов: 4P
●Температура окружающей среды: Рабочая: -25℃~+55℃, Хранение: -40℃~+70℃
●Максимальная высота: 3000м
●Сертификаты: CE, UKCA,SEMKO
Описание
маркер
●Введение
Выключатели-разъединители серии GFH1-40X широко используются в системах распределения электроэнергии, а также в зданиях, энергетике, нефтехимической и других отраслях промышленности, эффективно решая проблемы аварийного отключения, защитного отключения и управления двигателями.
●Благодаря встроенной функции изоляции, размыкания и переключения высокопроизводительная конструкция означает, что эти продукты можно легко заменить с изолирующих выключателей нагрузки на кулачковые выключатели и обеспечить инновационные решения для многих приложений.
●Благодаря конструкции мгновенного включения/выключения на контактную силу не влияют внешние силы, контактное давление и перебег остаются стабильными во время перемещения ручки в точку действия.
●Корпус переключателя изготовлен из ненасыщенной полиэфирной смолы, армированной стекловолокном, и обладает высокой огнестойкостью, диэлектрической устойчивостью, устойчивостью к карбонизации и ударопрочностью.
●Стандартные 3-полюсные выключатели-разъединители можно комбинировать с 6/8-полюсными выключателями-разъединителями с помощью аксессуаров.
●Варианты установки: установка винтов, установка направляющих или установка дверей.
●Может навесной замок, более безопасный и надежный, диаметр замка 4-5 мм.
●Степень защиты: IP20 или IP67 (с пластиковым или алюминиевым корпусом).
●Продукт соответствует стандарту: IEC/EN/BS EN60947-3.
●Модель и значение
●Технические параметры
| Ширина | 48mm | ||||
| Текущий | 16A | 25A | 32A | 40A | |
| Тип | 4P | GFH1-40X416 | GFH1-40X425 | GFH1-40X432 | GFH1-40X440 |
| IEC Обычный тепловой насос свободного воздушного потока Текущее напряжение lth (≤40℃) (≤690 В) | 16A | 25A | 32A | 40A | |
| Номинальный рабочий ток по стандарту IEC
AC-21A/B (≤690 В) |
16A | 25A | 32A | 40A | |
| Номинальный рабочий ток по стандарту IEC
AC-22A/B |
415V | 16A | 25A | 32A | 40A |
| 500V | 16A | 20A | 25A | 32A | |
| 690V | 16A | 20A | 25A | 25A | |
| Номинальный рабочий ток по стандарту IEC
AC-23A/B
|
415V | 16A | 25A | 32A | 40A |
| 500V | 16A | 20A | 25A | 32A | |
| 690V | 16A | 20A | 25A | 25A | |
| Рабочие характеристики, соответствующие стандартам IEC.
Электропитание (3 фазы) AC-23A/B |
415V | 7.5kW | 11kW | 15kW | 18.5kW |
| 500V | 7.5kW | 11kW | 15kW | 18.5kW | |
| 690V | 7.5kW | 11kW | 15kW | 15kW | |
| Плавкий предохранитель класса | 415V | 16A | 25A | 32A | 40A |
| Краткосрочная условная кредитная карта с рейтингом Ток в цепи | 415V | 40kA | |||
| Оценка «Краткосрочное использование»Текущее напряжение | 690V1S | 1000A | |||
| Номинальная мощность, вызывающая короткое замыкание. | 690V | 800A | |||
| Перекрестная зона терминалов | 0.75~10mm2 | ||||
| Номинальное напряжение изоляции Ui | 800V | ||||
| Номинальное импульсное напряжение, выдерживаемое импульсом (Uimp) | 8KV | ||||
| Механическая прочность | 40000 | ||||
| Электрическая выносливость | 20000 | ||||
| Температура окружающей среды | Рабочая температура: от -25℃ до 55℃, температура хранения: от -40℃ до 70℃ | ||||
| Максимальная высота | 3000m | ||||
| Исправление | Крепление винтами или на 35-мм DIN-рейку (IEC/EN 60715) | ||||
●Выбор типов продукции
| Текущий | 16A | 25A | 32A | 40A | |
| Тип | 4P | GFH1-40X416 | GFH1-40X425 | GFH1-40X432 | GFH1-40X440 |
●Габариты и размеры для установки
