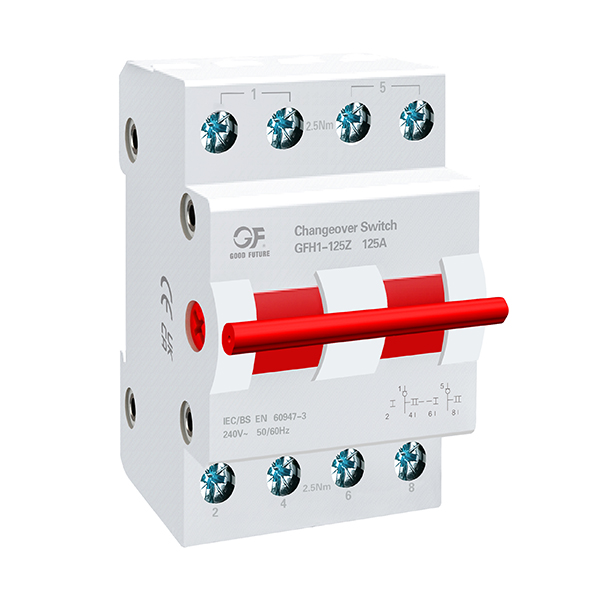

Переключатель GFH1-125Z
GFH1-125Z Переключатель представляет собой электрическое оборудование, используемое для переключения цепей. Он может переключать источник питания или нагрузку, изменяя комбинацию контактов. Он широко используется в промышленном оборудовании, центрах обработки данных, медицинских учреждениях и других областях.
●Стандарт: IEC/EN/BS EN60947-3.
●Номинальный ток: 16А, 25А, 32А, 40А, 63А, 80А, 100А, 125А.
●Номинальное напряжение: 240 В~.
●Количество полюсов: 1P, 2P.
●Температура окружающего воздуха: -5℃~+40℃.
●Сертификаты: CE, UKCA,SEMKO.
Описание
маркер
●Введение
Переключатель GFH1-125Z — это важное электрическое устройство, специально разработанное для систем распределения электроэнергии малого и среднего размера. Его основная функция заключается в надежном и безопасном переключении между двумя независимыми источниками питания (основным и резервным), гарантируя, что в случае сбоя основного источника питания (например, при отключении электроэнергии или аномалиях напряжения) цепь нагрузки может быть вручную переключена на резервный источник питания. Это гарантирует бесперебойное и надежное электроснабжение.
Переключатель GFH1-125Z Данное устройство предназначено для цепей переменного тока частотой 50 Гц с напряжением до 380 В и цепей постоянного тока до 220 В с номинальным током от 16 А до 125 А. Его конструкция контактов с двойным размыканием обеспечивает многоконтурное переключение с помощью вращающейся ручки, обеспечивая компактный дизайн, интуитивное управление и высокую надежность. Широко используется в системах электрического управления станками, приложениях с фазовым изменением для измерительных приборов и сценариях управления двигателями малой мощности.
Продукт соответствует стандарту: IEC/EN/BS EN60947-3.
●Модель и значение
●Технические параметры
| Модель продукта | GFH1-125Z |
| Количество полюсов | 1P,2P |
| Номинальное напряжение (Ue) | 240 В переменного тока (50/60 Гц) |
| Номинальный ток (в дюймах) | 16A,25A,32A,40A,63A,80A,100A,125A |
| Электрическая жизнь | 1500 циклов |
| Механическая жизнь | 10000 циклов |
| Степень защиты | IP20 |
| Температура окружающей среды | -5℃~ 40℃, максимальная влажность 95% |
| Размер клеммы/кабеля | 25mm² |
| Установка | Монтаж на 35-мм DIN-рейку. |
●Схемы подключения/Техническая маркировка
Входящие терминалы “I” (основное снабжение) 2 Терминалы приема “I” (основное снабжение) 2 и 6
Входящие терминалы “II” (резервное питание) 4 Входящие терминалы “II” (резервное питание) 4 и 8
Терминалы для исходящей зарядки: 1 Терминалы отправки (для пополнения) 1 и 5
• Среднее положение ручки соответствует положению «ВЫКЛ». • Среднее положение ручки соответствует положению «ВЫКЛ».

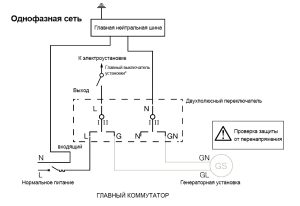

Схемы подключения переключателей (I-0-II)
Резервный генератор или генератор альтернативного питания: типичное расположение устройства ручного переключения с центральным положением «выкл» на главном распределительном щите.
Входящий переключающий кабель должен быть защищен соответствующим автоматическим выключателем для предотвращения короткого замыкания и обрыва цепи.
●Габариты и размеры для установки
