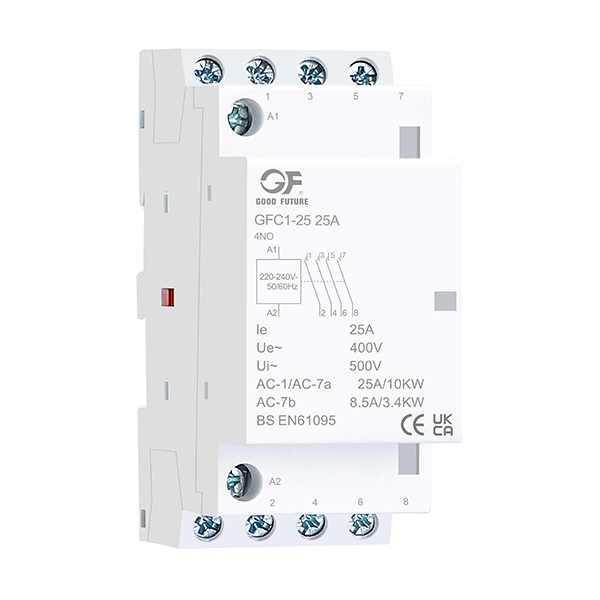

Контакттор бытовой переменного тока GFC1-25
Контактор GFC1-25 для бытовой сети — это высокопроизводительное электрическое переключающее устройство, предназначенное для бытовых и лёгких коммерческих приложений. Оно обеспечивает надёжное и безопасное управление сетевыми цепями переменного тока, что делает его идеальным решением для кондиционеров, систем отопления, освещения и других бытовых электроприёмников.
●Стандарт: IEC/EN/BS EN 61095
●Номинальная мощность: 16 А, 20 А, 25 А, 32 А, 40 А, 63 А
●Количество полюсов: 1P (1NO, 1NC), 2P (2NO, 2NC, 1NO, 1NC), 3P (3NO, 3NC), 4P (4NO, 4NC, 2NO, 2NC, 3NO, 1NC)
●Номинальное напряжение питания Us (В): AC24V, AC230V
●Промежуточная система работы: 30 циклов в час при коэффициенте загрузки 40%
●Сертификаты: CB, CE, UKCA, SEMKO
Описание
маркер
●Описание продукта
Контакторы бытовые переменного тока серии GFC1-25 (далее — контакторы) предназначены для управления в цепях переменного тока частотой 50/60 Гц, номинальным напряжением до 400 В и номинальным током до 63 А. Они используются для коммутации низкоиндуктивных нагрузок бытовых приборов, а также для управления электродвигателями в бытовой технике.
Контакторы находят применение в жилых домах, отелях, квартирах и других объектах для автоматизации электросистем, а также используются в серийном производстве бытовой техники.
Ключевые особенности:
● Номинальный ток: 25 А — подходит для приборов средней мощности.
● Номинальное напряжение: 220–240 В перем. тока, 50/60 Гц — совместимость со стандартными бытовыми сетями.
● Компактность и долговечность: Эргономичный корпус экономит место в щитке, прочная конструкция обеспечивает длительный срок службы.
● Низкое энергопотребление: Энергоэффективная катушка управления снижает потери в режиме ожидания.
● Безопасность и надёжность: Высококачественные контакты гарантируют стабильное переключение и эффективное дугогашение.
● Простой монтаж: Крепление на стандартную DIN-рейку для быстрой и надёжной установки.
◎ Основные области применения:
● Системы отопления, вентиляции и кондиционирования воздуха (ОВиК)
● Управление автоматизированным освещением
● Водонагреватели и насосные системы
● Другие бытовые электроустановки
Контактор GFC1-25 — это надёжное решение для автоматизации управления электроцепями, обеспечивающее безопасность и эффективность в жилых и коммерческих помещениях.
●Модель и значение
●Нормальные условия эксплуатации и монтажа
Контакторы классифицируются по количеству полюсов: 1P, 2P, 3P и 4P.
Таблица 1. Основные параметры контактора
Таблица 1
| Параметр | Модель продукта | ||||||||
| 16A | 20A | 25A | 32A | 40A | 63A | ||||
| Номинальная мощность логарифм (ампер) | AC-7a | 16 | 20 | 25 | 32 | 40 | 63 | ||
| AC-7b | 6 | 7 | 8.5 | 12 | 15 | 20 | |||
| Согласованная нагревательная ток lth (А) | 25 | 25 | 25 | 63 | 63 | 63 | |||
| Номинальное изоляционное напряжение Ui (В) | 500 | ||||||||
| Номинальное рабочее напряжение Ue (В) | 250V（1P 2P） 400V（3P 4P） | ||||||||
| Количество основных контактов | 1P | 1NO、1NC | |||||||
| 2P | 2NO、2NC、1NO1NC | ||||||||
| 3P | 3NO、3NC | ||||||||
| 4P | 4NO、4NC、2NO2NC、3NO1NC | ||||||||
| Контрольная мощность Pe (кВт) | AC-7a | 230V | 3.5 | 4.5 | 5.5 | 8 | 9 | 14 | |
| 400V | 6.5 | 8 | 10 | 12 | 16 | 25 | |||
| AC-7b | 230V | 1.4 | 1.6 | 2 | 3 | 3.5 | 4.5 | ||
| 400V | 2.4 | 2.8 | 3.4 | 4.5 | 6 | 8 | |||
| Электрический срок службы (10 000 циклов) | 10 | ||||||||
| Механический срок службы (10 000 циклов) | 100 | ||||||||
| Номинальное напряжение питания Us (В) | AC24V AC230V | ||||||||
| Номинальная рабочая система | Система прерывистой работы | Коэффициент загрузки 30 единиц в час при уровне загрузки 40% | |||||||
| Восьмичасовой рабочий день | Основная рабочая система | ||||||||
| Проводящая способность (мм²) | Контрольный цикл | жесткий провод | 1.5 2.5 | 2 1.5 | |||||
| Гибкий кабель | 1.5 2.5 | 2 2.5 | |||||||
| Электрическая схема питания | жесткий провод | 1.5 6 | 6 25 | ||||||
| Гибкий кабель | 1 4 | 6 16 | |||||||
| Крутящий момент затяжки (Н·м) | Контрольный цикл | Характеристики винта для крепления проводов | M3.5 | M3.5 | |||||
| Крутящий момент (Н·м) | 0.8 | 0.8 | |||||||
| Электрическая схема питания | Характеристики винта для крепления проводов | M3.5 | M5 | ||||||
| Крутящий момент (Н·м) | 0.8 | 3.5 | |||||||
Таблица 2 — номинальный ток, напряжение управления
и мощность притяжения и удержания контактора
Таблица 2
| Тип | Номинальный ток в | Контрольное напряжение (AC) | Потери мощности | Максимальная мощность | ||
| AC-7a | AC-7b | запас | Втягивать | |||
| 1P | 25A | 8.5A | 230V | 2.7VA | 9.2VA | 1.2W |
| 2P | 16A | 6A | 230V | 2.7VA | 9.2VA | 1.2W |
| 25A | 8.5A | 24V | 3.8VA | 15VA | 1.3W | |
| 230V | 2.7VA | 9.2VA | 1.2W | |||
| 40A | 15A | 230V | 4.6VA | 34VA | 1.6W | |
| 63A | 20A | 230V | 4.6VA | 34VA | 1.6W | |
| 3P | 25A | 8.5A | 230V | 4.6VA | 34VA | 1.6W |
| 40A | 15A | 230V | 6.5VA | 53VA | 2.1W | |
| 63A | 20A | 230V | 6.5VA | 53VA | 2.1W | |
| 4P | 16A | 6A | 230V | 4.6VA | 34VA | 1.6W |
| 25A | 8.5A | 24V | 3.8VA | 15VA | 1.3W | |
| 230V | 4.6VA | 34VA | 1.6W | |||
| 40A | 15A | 230V | 6.5VA | 53VA | 2.1W | |
| 63A | 20A | 230V | 6.5VA | 53VA | 2.1W | |
●Основные размеры и параметры монтажа
