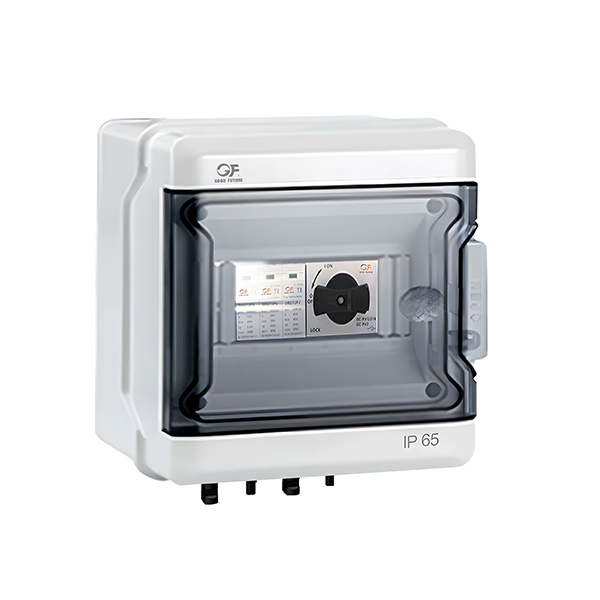

Пластиковая коммутационная коробка для фотоэлектрических систем GFP2
Распределительные коробки постоянного тока для солнечных фотоэлектрических систем серии GFP2 имеют высокопрочный пластиковый корпус, обеспечивающий долговечность. Степень защиты IP65 гарантирует оптимальную защиту в суровых условиях эксплуатации. Эти устройства совместимы с бытовыми и промышленными фотоэлектрическими системами, работающими при напряжении 500 В и 1000 В.
Описание
маркер
●Знакомство с продуктом
Пластиковый фотоэлектрический объединительный блок постоянного тока GFP2 является ключевым компонентом фотоэлектрических систем производства электроэнергии. Он соединяет ряды фотоэлектрических последовательностей (состоящих из соединенных солнечных модулей) параллельно, чтобы уменьшить количество соединительных линий между модулями и инверторами. Изготовленный из пластика, он обеспечивает экологические преимущества и экономическую эффективность, что делает его широко используемым в возобновляемых источниках энергии.
Эта распределительная коробка может быть оснащена различными компонентами, такими как автоматические выключатели постоянного тока, разъединители, устройства защиты от перенапряжения постоянного тока, предохранители постоянного тока, фотоэлектрические разъемы или водонепроницаемые разъемы.
Серия GFP2 обеспечивает молниезащиту, защиту от короткого замыкания и защиту от заземления для обеспечения безопасности системы. Он поддерживает один или несколько выходов и может быть легко установлен на стене. Все компоненты, за исключением основного блока, могут быть настроены в соответствии с требованиями пользователя.
●Превосходство продукта
1. Интеллект и цифровизация. Пластиковые фотоэлектрические объединители постоянного тока будут все больше подчеркивать применение интеллектуальных и цифровых технологий. Благодаря интеграции передовых систем мониторинга и интеллектуальных алгоритмов управления они обеспечивают мониторинг в реальном времени и оптимизированное управление работой фотоэлектрических электростанций. Например, ожидается, что интеллектуальные сумматоры, обеспечивающие удаленный мониторинг, диагностику неисправностей, сбор данных и анализ, станут массовым явлением.
2. Высокоэффективное энергопотребление и управление температурным режимом. По мере увеличения мощности фотоэлектрических систем перед сумматорами возникают проблемы в достижении высокой плотности мощности и долгосрочной стабильной работы. В пластиковых фотоэлектрических сумматорах постоянного тока приоритет будет отдаваться энергоэффективным и теплоотводящим конструкциям с использованием современных материалов и конструкций для обеспечения долгосрочной надежности и стабильности работы электронных компонентов.
3. Модульная конструкция. Модульная конструкция упрощает установку и обслуживание пластиковых фотоэлектрических объединительных коробок постоянного тока, повышая гибкость и адаптируемость продукта. Благодаря конструкции Plug-and-Play модули позволяют легко заменять и модернизировать, одновременно снижая как частоту отказов, так и сложность обслуживания.
4. Применение экологически чистых материалов: использование экологически чистых материалов в исследованиях и разработках. Фотоэлектрические объединители постоянного тока, изготовленные из перерабатываемого, экологически чистого или с низким уровнем загрязнения пластика, не только снижают воздействие на окружающую среду, но и повышают конкурентоспособность на рынке.
●Технические параметры
| Номер модели | GFP2 Пластиковый фотоэлектрический распределительный щит |
| Уровни защиты | IP65 |
| эффективность защиты от молнии | Тип 2 Вход: 20 кА Максимальный ток: 40 кА |
| Одноканальный входной ток | 10A/20A |
| Максимальное входное напряжение | 500 В постоянного тока, 1000 В постоянного тока |
| Рабочая температура | от -40℃ до +85℃ |
|
|
|
| Технические характеристики | Максимальный выходной ток |
| 1 вход, 1 выход | 10A/20A |
| 2 входа 1 выход | 20A/40A |
| 3 входа 1 выход | 30A/60A |
| 2 входа, 2 выхода | 20A/40A |
| 4 входа 1 выход | 40A/80A |
| 16 входов, 1 выход | 160A/320A |
●Схема цепи

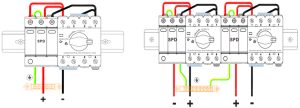

●Схема подключения электропроводки
