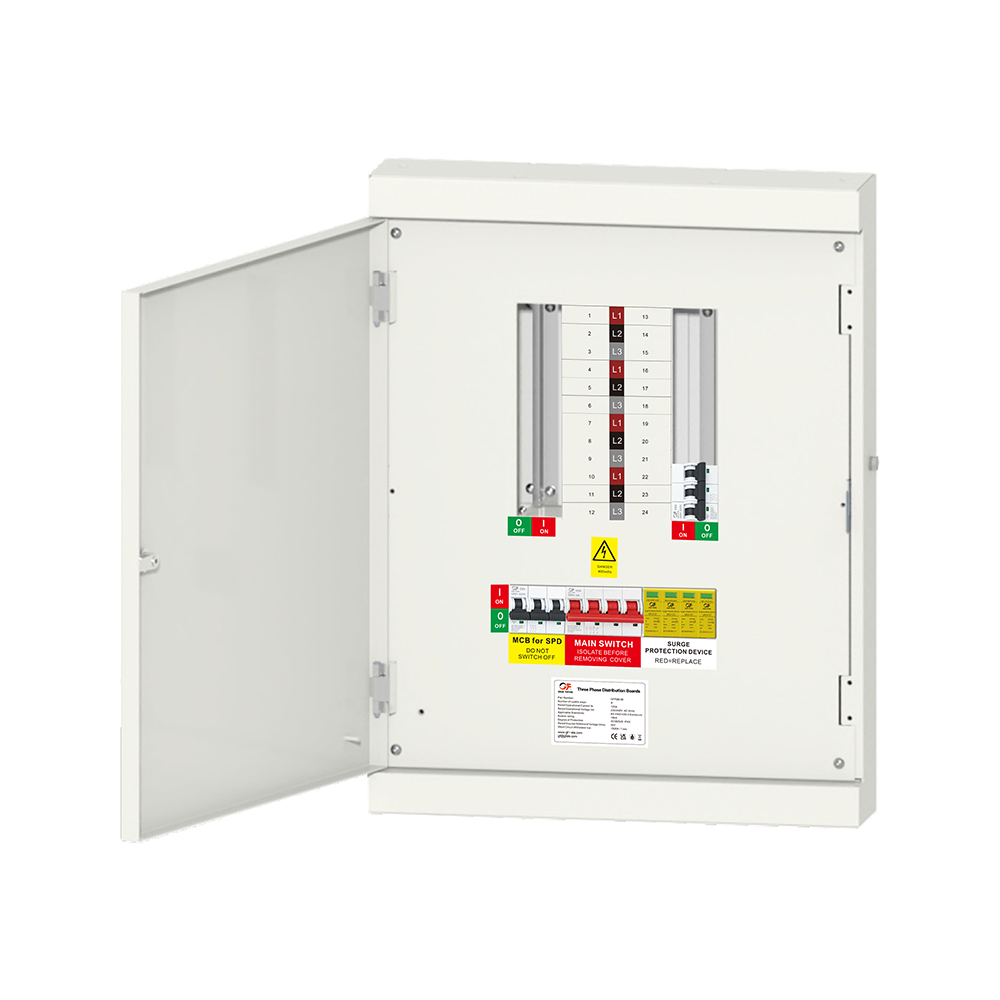

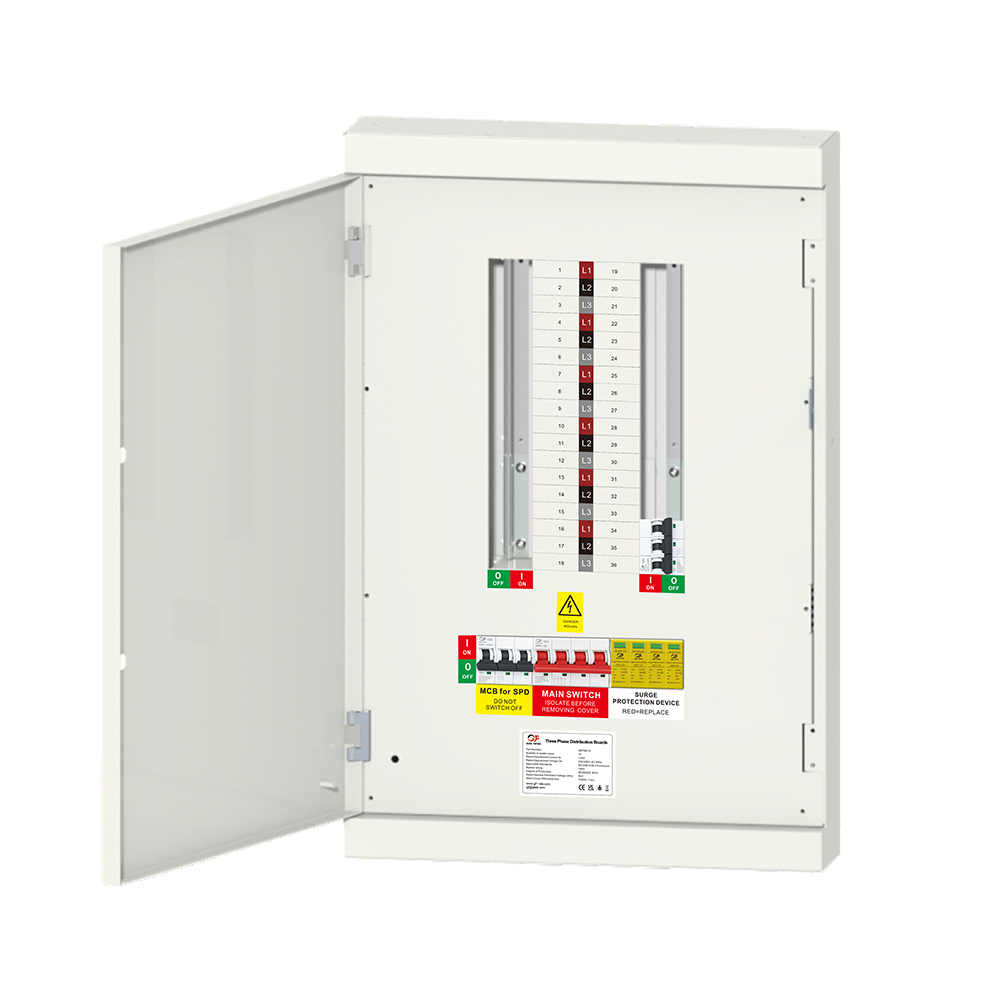

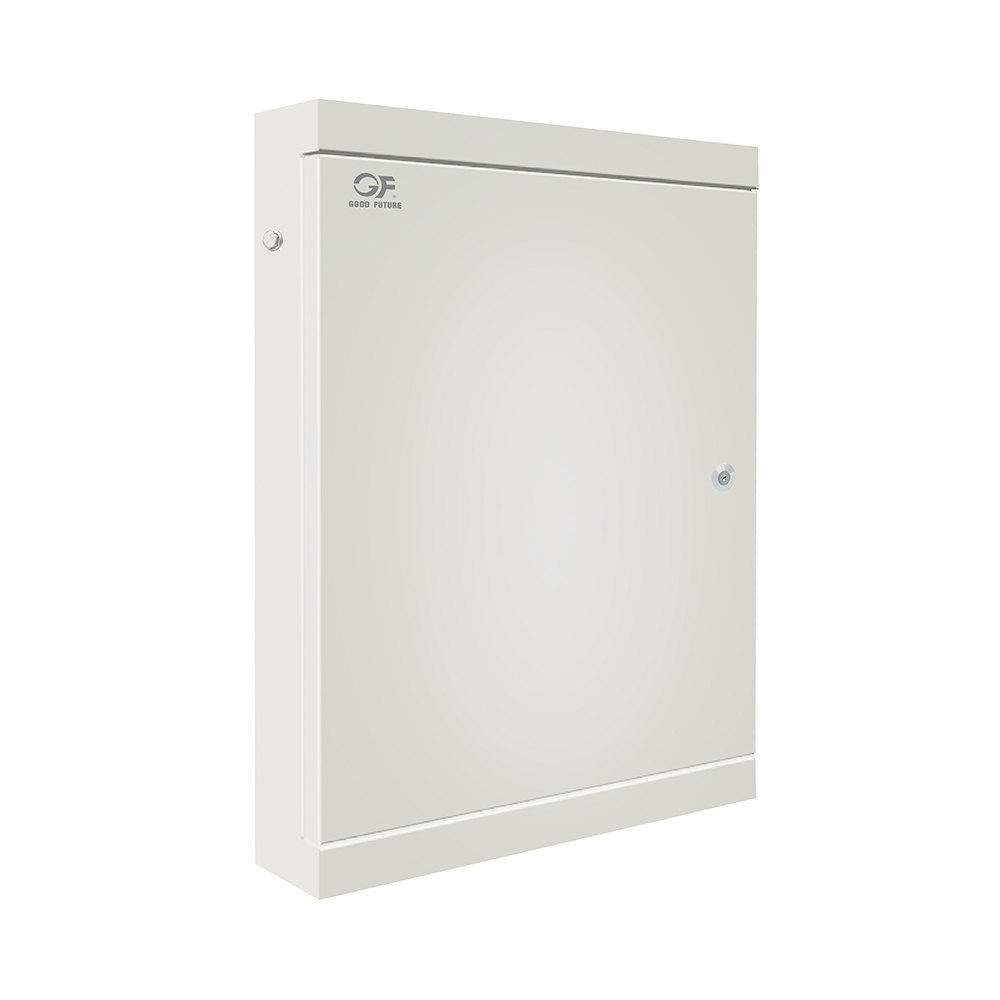

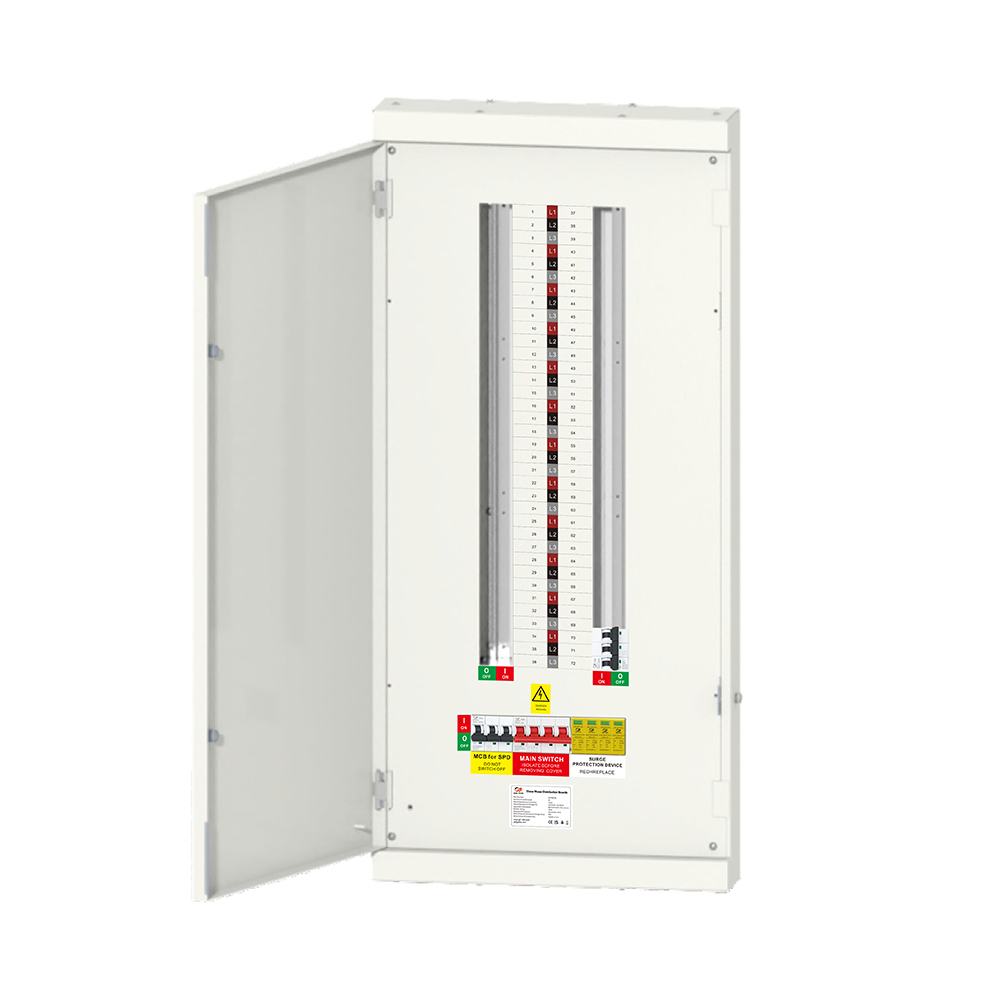

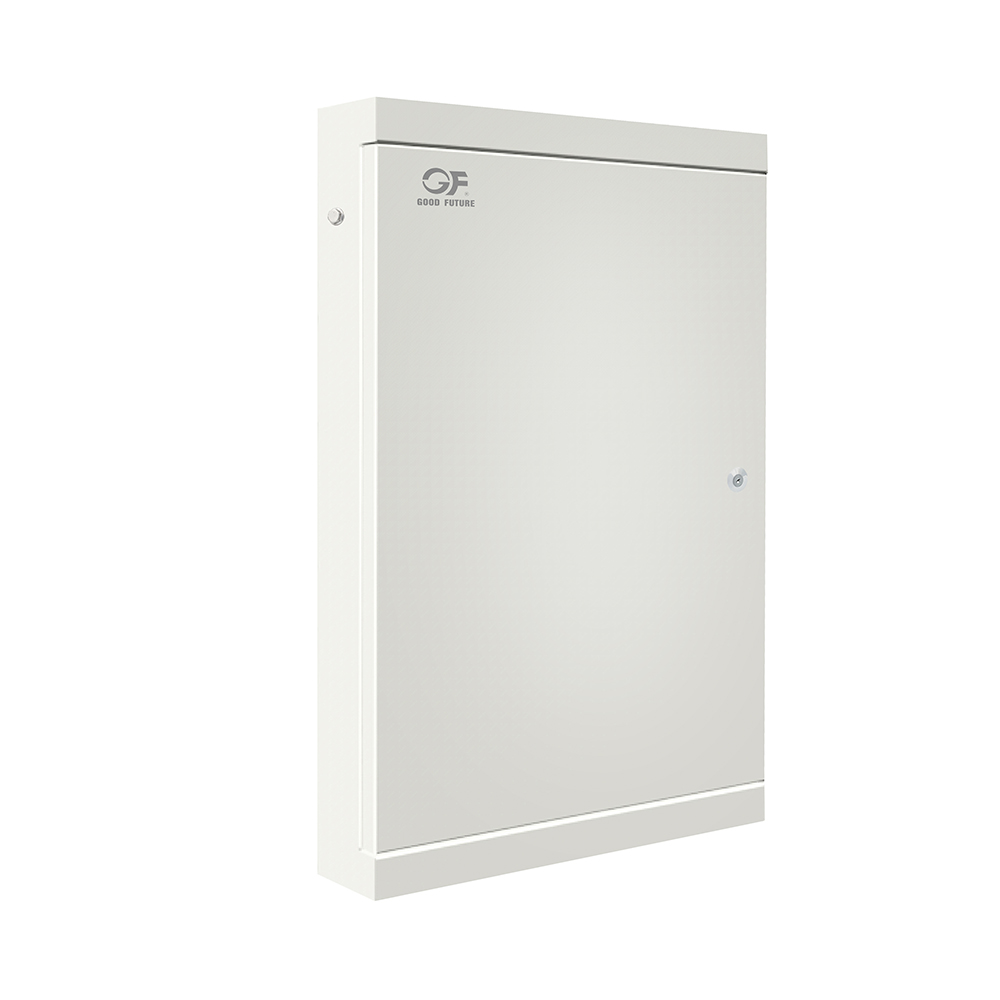

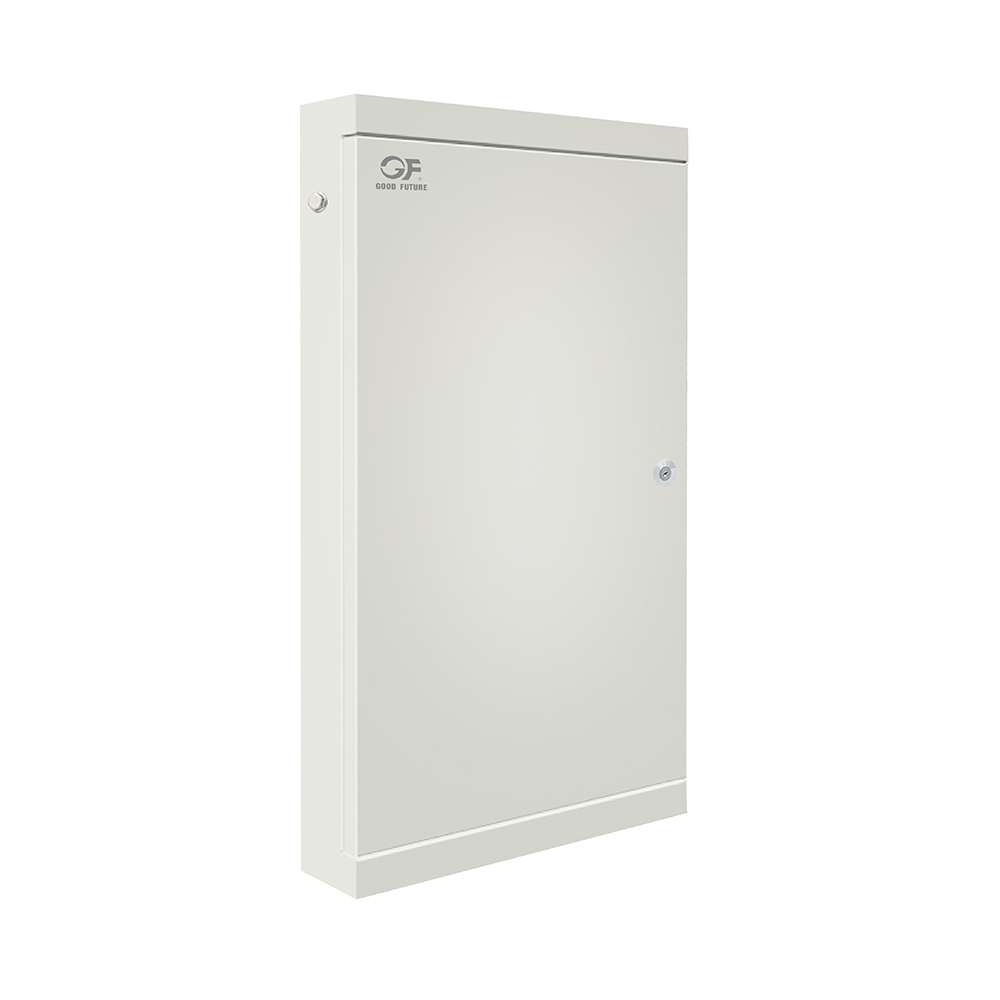

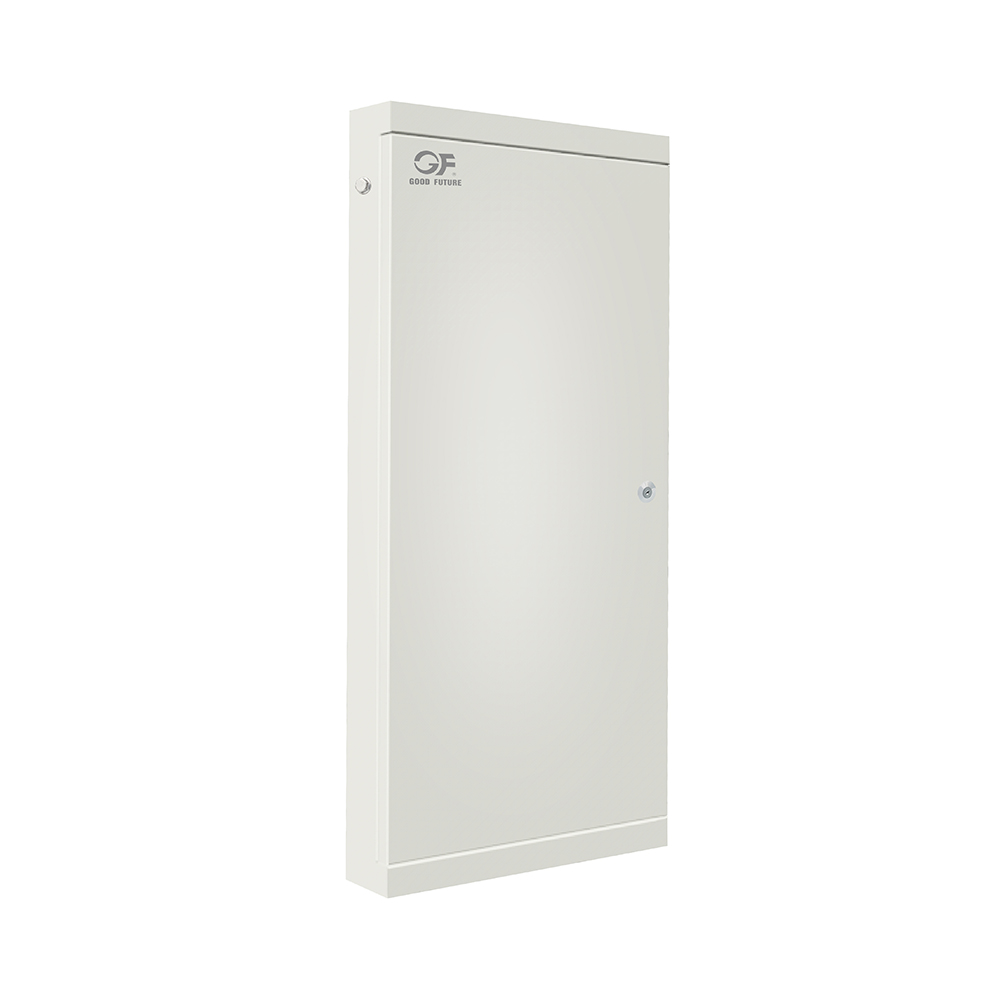

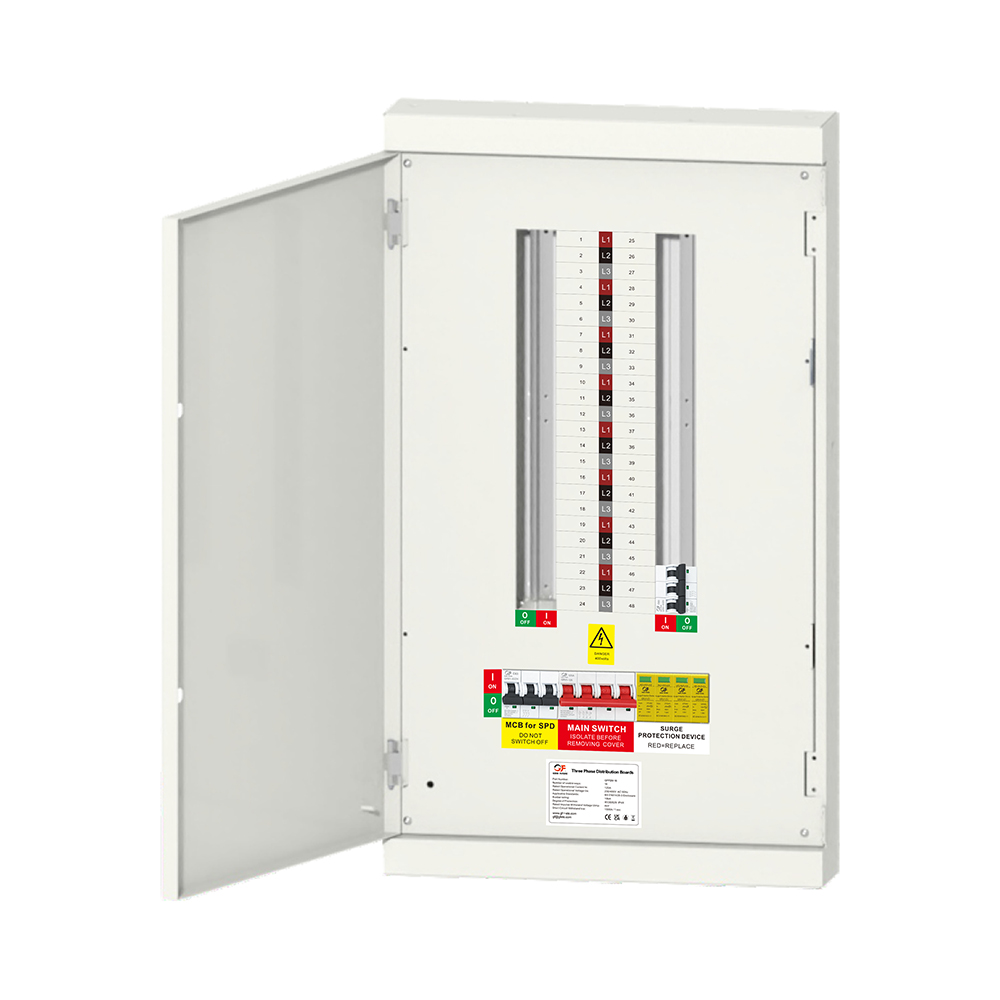

Трёхфазный распределительный щит GFP2M
Трехфазный распределительный щит GFP2M — это тип электрооборудования, используемого для распределения электроэнергии в жилых и промышленных условиях. Он предназначен для безопасного управления и распределения электроэнергии по различным цепям в здании или сооружении. Металлическая конструкция распределительного щита обеспечивает повышенные характеристики безопасности, такие как более высокий уровень защиты от внешних факторов и лучшую долговечность по сравнению с деревянными распределительными щитами.
●Номер детали: GFP2M-04, GFP2M-08, GFP2M-12, GFP2M-16, GFP2M-24
●Количество доступных способов: 04, 08, 12, 16, 24.
●Номинальный рабочий ток le: 125А
●Номинальное рабочее напряжение Ue: 230/240 В, переменный ток 50/60 Гц
●Применимые стандарты: корпус BS EN61439-3
●Номинал шины: 16 кА
●Степень защиты: IEC60529 IP4X.
●Номинальное импульсное выдерживаемое напряжение Uimp: 4 кВ
●Устойчивость к короткому замыканию Icw: 1500 А/1 сек.
Описание
маркер
●Знакомство с продуктом
Этот продукт, изготовленный из высокопрочной оцинкованной стали, обеспечивает исключительную коррозионную стойкость и долговечность и предназначен для распределения электроэнергии в сложных условиях. Его модульная конструкция обеспечивает легкое расширение, позволяя гибко настраивать автоматические выключатели, устройства защитного отключения (УЗО) и устройства защиты от перенапряжения для удовлетворения потребностей точного управления в различных сценариях нагрузки. Соответствующая международным стандартам безопасности система имеет четкую маркировку и механизмы защиты от неправильной эксплуатации, обеспечивающие безопасную и эффективную установку и обслуживание. Он обеспечивает надежные и стабильные решения по распределению электроэнергии для промышленных, коммерческих и крупных жилых зданий.
●Технические параметры
| Применимые стандарты | Корпус BS EN61439-3 |
| Степень защиты | IEC60529 IP4X |
| Номер детали | GFP2M-04，GFP2M-08，GFP2M-12，GFP2M-16，GFP2M-24 |
| Количество доступных способов | 04，08，12，16，24 |
| Материал коробки | Металл |
| цвет корпуса коробки | Белый (цвет) |
| Внешний вид раковины | Текстурированное порошковое покрытие RAL 9003 |
| Номинальное рабочее напряжение Ue | 230/240 В, переменный ток 50/60 Гц |
| рейтинг шины | 16 кА |
| Номинальный рабочий ток | 125A |
| Номинальное импульсное выдерживаемое напряжение Uimp | 4 кВ |
| Устойчивость к короткому замыканию Icw | 1500 А/1 сек |
| Используйте температуру окружающей среды | от -25℃ до 55℃ |
| Способ установки | Настенное крепление |
●Выбор типов продукции
| Код товара | Размеры (мм)（W×H×D) | Объем памяти для цифр | Конфигурация грунтового дренажа с нулевым уровнем выбросов |
| GFP2M-04 | 500×542.4×110.6 | 4x трехфазный | Нулевой ряд: 2 ряда по 10 отверстий; нижний ряд: 2 ряда по 10 отверстий. |
| GFP2M-08 | 500×650.4×110.6 | 8x трехфазный | Нулевой ряд: 2 ряда по 16 отверстий; нижний ряд: 2 ряда по 16 отверстий |
| GFP2M-12 | 500×758.4×110.6 | 12x трехфазный | Нулевой разряд: 2 полосы по 10 отверстий, 2 полосы по 16 отверстий;
Наземный вывод: 2 полосы по 10 отверстий, 2 полосы по 16 отверстий. |
| GFP2M-16 | 500×866.4×110.6 | 16x трехфазный | Нулевой разряд: 4 полосы по 16 отверстий;
Наземный вывод: 2 полосы по 10 отверстий, 2 полосы по 16 отверстий. |
| GFP2M-24 | 500×542.4×110.6 | 24x трехфазный | Нулевой разряд: 2 полосы по 10 отверстий, 4 полосы по 16 отверстий;
Развод через грунт: 2 полосы по 10 отверстий, 4 полосы по 16 отверстий. |
●Габариты и размеры для установки
