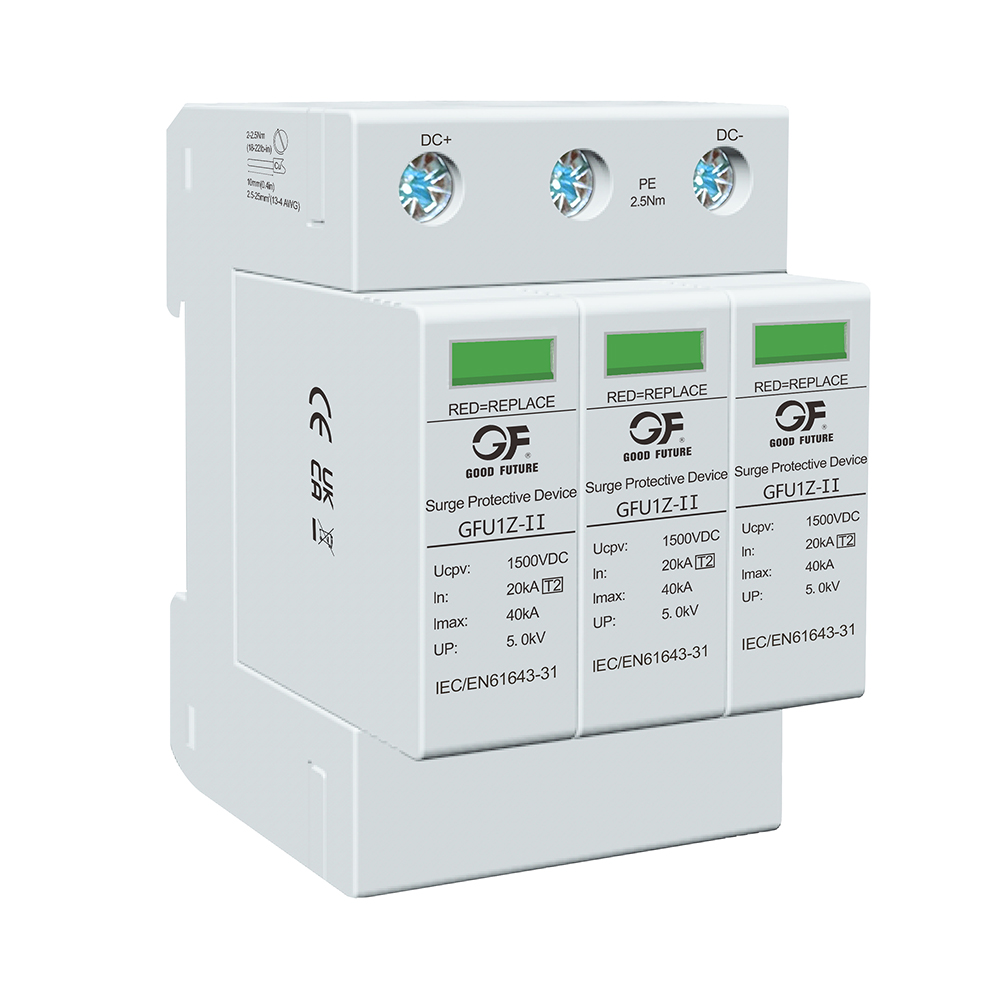

Устройство защиты от перенапряжений (УЗИП) для сетей переменного тока GFU1-II
Устройство защиты от перенапряжений постоянного тока GFU1Z-Ⅱ представляет собой высокоэффективное решение для защиты систем питания постоянного тока. Оно обеспечивает надежную защиту от перенапряжений и скачков напряжения, вызванных ударами молнии, коммутационными операциями или другими электрическими помехами.
●Сертификация: IEC 61643-31.
●Вид теста: Тип 2.
●Количество полюсов: 2:2P, 3:3P.
●Максимальное непрерывное рабочее напряжение (Uc): 2P (1000 В постоянного тока), 3P (1500 В постоянного тока).
●Номинальный ток разряда (8/20 мкс) (In): 20 кА.
●Максимальный ток разряда (8/20 мкс) (Imax): 40 кА.
●Диапазон рабочих температур: от -35 ºC до +70 ºC.
●Индикация рабочего состояния/неисправности: зеленый/красный.
Описание
маркер
●Обзор продукта
Устройство защиты от перенапряжения постоянного тока (SPD) GFU1Z-Ⅱ — это высокоэффективное защитное решение, разработанное для систем электропитания постоянного тока (DC), которое эффективно защищает чувствительное электрооборудование от переходных перенапряжений, вызванных ударами молний, коммутационными перенапряжениями и другими электромагнитными помехами.
Это устройство широко используется в солнечных фотоэлектрических (PV) системах, распределительных сетях постоянного тока, зарядных станциях для электромобилей, базовых станциях связи и промышленных приложениях постоянного тока.
Ⓐ Основные характеристики
● Высокая устойчивость к импульсным токам
Максимальный разрядный ток (Imax): до 40 кА (8/20 мкс)
Номинальный разрядный ток (входной): 20 кА (8/20 мкс)
Эффективно подавляет высокоэнергетические переходные процессы, обеспечивая защиту чувствительного оборудования постоянного тока.
● Низкое остаточное напряжение и быстрое реагирование
Остаточное напряжение (вверху): ≤ 3,8 кВ (зависит от модели)
Время отклика: <25 нс
Сводит к минимуму прохождение напряжения, обеспечивая оптимальную защиту для нижестоящих устройств.
● Широкий диапазон рабочего напряжения.
Номинальное напряжение (Uc): 1000/1500 В постоянного тока (доступны настраиваемые параметры)
Подходит для различных систем питания постоянного тока (например, фотоэлектрических батарей, аккумуляторных батарей).
4. Расширенная защита и индикация статуса
Технология термического отключения – автоматически отключается в случае перегрузки для предотвращения опасности возгорания.
Визуальный индикатор состояния – показывает рабочее состояние (зеленый = нормальное, красный = неисправность).
● Прочная и долговечная конструкция.
Материал корпуса: огнестойкий пластиковый или металлический корпус UL94-V0 (опционально).
Класс защиты: IP20 (стандарт) для использования внутри помещений (более высокие степени IP доступны по запросу).
Монтаж: Совместимость с DIN-рейкой для легкой установки.
● Соответствие требованиям и сертификаты
Соответствует IEC 61643-31, EN 61643-31, стандартам для устройств защиты от перенапряжения.
CE, соответствие RoHS для экологической безопасности.
Ⓑ Типичные применения
● Солнечные фотоэлектрические системы – защищают инверторы, контроллеры заряда и блоки сумматоров постоянного тока.
● Зарядные станции для электромобилей – обеспечивают стабильное электропитание постоянного тока.
● Центры связи и обработки данных – охраняют системы резервного питания постоянного тока.
● Промышленное распределение постоянного тока – обеспечивает безопасность ПЛК, датчиков и оборудования автоматизации.
Ⓒ Монтаж и электромонтаж
● Устанавливайте параллельно линии электропитания постоянного тока (L/L-).
● Соблюдайте местные электротехнические нормы и правила, а также обеспечьте надлежащее заземление.
● Заменяйте устройство после сильных скачков напряжения (об этом свидетельствует статус неисправности).
● Индивидуальные настройки доступны по запросу.
Ⓓ Заключение
Устройство защиты от перенапряжения постоянного тока GFU1Z-Ⅱ является важной защитой для систем питания постоянного тока, обеспечивая долгосрочную надежность и сводя к минимуму время простоя из-за скачков напряжения. Благодаря высокой импульсной мощности, быстрому реагированию и прочной конструкции он является идеальным выбором для возобновляемых источников энергии, промышленности и телекоммуникаций.
Для получения технических спецификаций, описаний или индивидуальных решений свяжитесь с нашим отделом продаж.
●Модель и значение
●Технические параметры
| Модель продукта | GFU1Z-Ⅱ | |
| Вид теста | Тип 2/Класс II | |
| Защищенный режим | （DC+）-PE，(DC-)-PE，(DC+)-(DC-) | |
| Количество полюсов | 2P | 3P |
| Максимальное непрерывное рабочее напряжение (Uc) | 1000 В постоянного тока | 1500 В постоянного тока |
| Номинальный разрядный ток (8/20 мкс) (в дюймах) | 20 кА | |
| Максимальный разрядный ток (8/20 мкс) (Imax) | 40 кА | |
| Уровень защиты от перенапряжения (Вверх) | 3,8 кВ | 5.0 кВ |
| Время отклика (LN)/(N-PE)(tA) | ≤25 нс/≤100 нс | |
| Диапазон рабочих температур | от -35 ºС до +70 ºС | |
| Состояние работы / Индикация неисправности | Зеленый/красный | |
| Возможность подключения удаленного сигнального терминала | Максимальная площадь поверхности: 4-35 мм² | |
| момент затяжки | 2-3.5N•m | |
| уровни защиты | IP20 | |
| Установка | Монтаж на 35-мм DIN-рейку. | |
●Выбор типов продукции
| Количество полюсов
|
Максимальное непрерывное рабочее напряжение (Uc) | Максимальный разрядный ток (8/20 мкс) (Imax) |
| 40 кА | ||
| 2P | 1000 В постоянного тока | GFU1Z-Ⅱ40-10002S |
| 3P | 1500 В постоянного тока | GFU1Z-Ⅱ40-15003S |
●Схема цепи ●Габариты и размеры для установки
