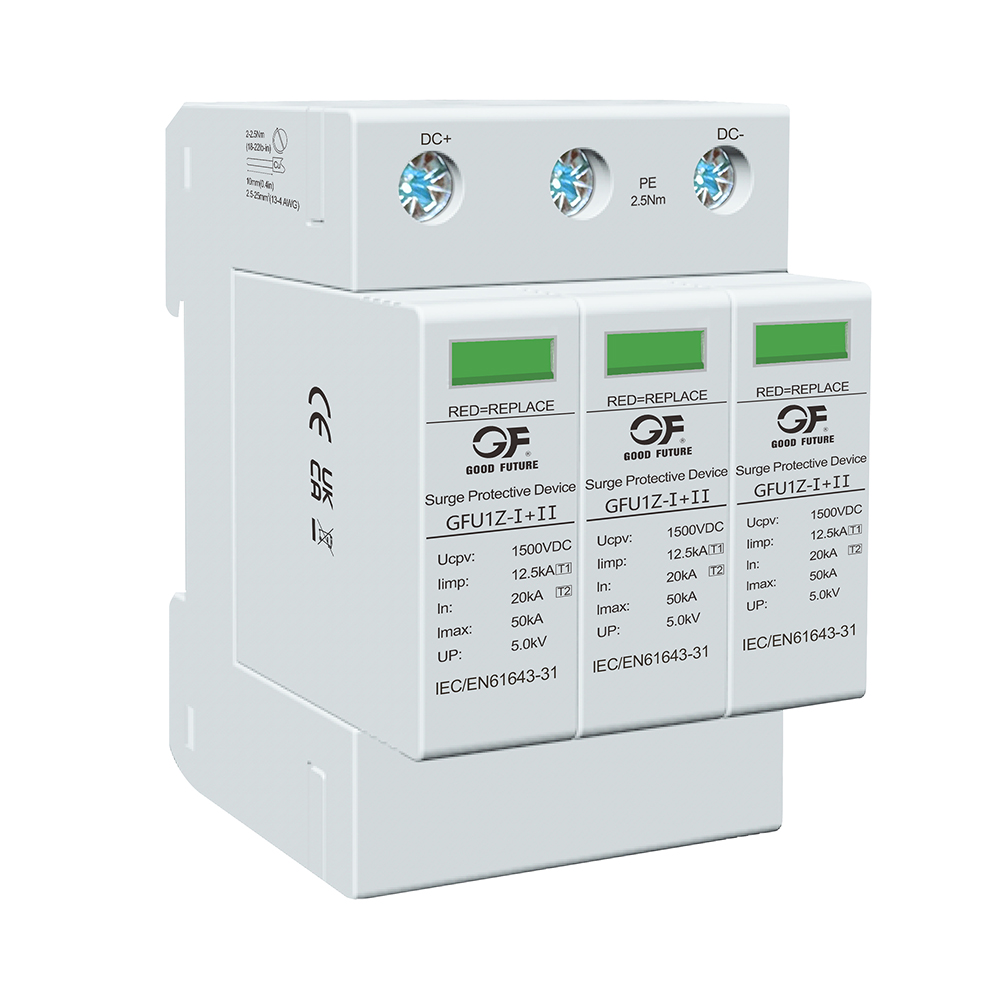

Устройство защиты от перенапряжений (УЗИП) комбинированное (I+II) для сетей постоянного тока GFU1Z-Ⅰ+Ⅱ
Устройство защиты от перенапряжений постоянного тока GFU1Z-Ⅰ Ⅱ представляет собой высокоэффективное решение для защиты систем питания постоянного тока, эффективно защищающее чувствительное электрооборудование от переходных перенапряжений, вызванных ударами молнии, импульсными перенапряжениями и другими электромагнитными помехами.
●Сертификация: IEC 61643-31.
●Вид теста: Тип 1+2/Класс Ⅰ+Ⅱ.
●Количество полюсов: 2:2P, 3:3P.
●Максимальное непрерывное рабочее напряжение (Uc): 2P (1000 В постоянного тока), 3P (1500 В постоянного тока).
●Номинальный ток разряда (8/20 мкс) (In): 20 кА.
●Максимальный ток разряда (8/20 мкс) (Imax): 50 кА.
●Диапазон рабочих температур: от -35 ºC до +70 ºC.
●Индикация рабочего состояния/неисправности: зеленый/красный.
Описание
маркер
●Обзор продукта
Устройство защиты от перенапряжений постоянного тока GFU1Z-Ⅰ Ⅱ представляет собой высокоэффективное решение для защиты систем питания постоянного тока, эффективно защищающее чувствительное электронное оборудование от переходных перенапряжений, вызванных ударами молнии, импульсными перенапряжениями и другими электрическими помехами.
Ⓐ Основные особенности
● Двухступенчатая защита (Ⅰ+Ⅱ) — сочетает в себе защиту класса I+II для комплексного подавления перенапряжений, обеспечивая надежную защиту как от скачков высокой энергии, так и от быстрых переходных процессов.
● Широкий диапазон напряжения — совместимость с различными системами постоянного тока (например, 24 В, 48 В, 68 В, 110 В, 150 В, 340 В, 500 В, 600 В, 800 В, 1000 В, 1200 В, 1500 В и т. д.), что делает его пригодным для солнечных фотоэлектрических систем, базовых станций телекоммуникаций, и промышленные приложения постоянного тока.
● Низкое остаточное напряжение – минимизирует сквозное напряжение для эффективной защиты оборудования, расположенного ниже по цепи.
● Термическое отключение и визуальная индикация – встроенная тепловая защита и сигнализация о неисправности (доступны варианты механической или дистанционной сигнализации) для простоты обслуживания и безопасности.
● Высокая способность к импульсному току – выдерживает импульсные токи до 20 кА (8/20 мкс), обеспечивая долгосрочную надежность.
● Компактность и простота установки – модульная конструкция для монтажа на DIN-рейке экономит место и упрощает развертывание.
Ⓑ Приложения:
● Солнечные фотоэлектрические системы (защита от постоянного тока)
● Телекоммуникации и инфраструктура 5G
● Источники питания постоянного тока для железнодорожных/трамвайных систем
● Промышленные системы управления и микросети постоянного тока
● Обеспечьте бесперебойное электропитание постоянным током с помощью устройства защиты от перенапряжения GFU1Z-Ⅰ Ⅱ SPD – вашей надежной защиты от скачков напряжения!
●Модель и значение
●Технические параметры
| Модель продукта | GFU1Z-Ⅰ+Ⅱ | |
| Вид теста | Тип1+2/КлассⅠ+Ⅱ | |
| Защищенный режим | （DC+）-PE，(DC-)-PE，(DC+)-(DC-) | |
| Количество полюсов | 2P | 3P |
| Максимальное непрерывное рабочее напряжение (Uc) | 1000 В постоянного тока | 1500 В постоянного тока |
| Номинальный разрядный ток (8/20 мкс) (в дюймах) | 20 кА | |
| Импульсный ток (10/350 мкс) (Iimp) | 6.25 кА | |
| Максимальный разрядный ток (8/20 мкс) (Imax) | 50 кА | |
| Общий разрядный ток (10/350 мкс) (Itotal) | 12.5 кА | |
| Уровень защиты от перенапряжения (Вверх) | 3.8 кА | 5.0 кА |
| Время отклика (LN)/(N-PE)(tA) | ≤25ns/≤100ns | |
| Диапазон рабочих температур | От -35 ºC до +70 ºC | |
| Состояние работы / Индикация неисправности | Зеленый/красный | |
| Возможность подключения удаленного сигнального терминала | Максимальная площадь поверхности: 4-35 мм² | |
| момент затяжки | 2-3.5N•m | |
| уровни защиты | IP20 | |
| Установка | Монтаж на 35-мм DIN-рейку. | |
●Выбор типов продукции
| Количество полюсов | Максимальное непрерывное рабочее напряжение (Uc) | Импульсный ток (10/350 мкс) (Iimp) | Общий разрядный ток (10/350 мкс) (Itotal) |
| 6.25kA | 12.5kA | ||
| 2P | 1000 В постоянного тока | GFU1Z-Ⅰ+Ⅱ6.25-10002S | GFU1Z-Ⅰ+Ⅱ12.5-10002S |
| 3P | 1500 В постоянного тока | GFU1Z-Ⅰ+Ⅱ6.25-15003S | GFU1Z-Ⅰ+Ⅱ12.5-15003S |
●Схема цепи ●Габариты и размеры для установки
