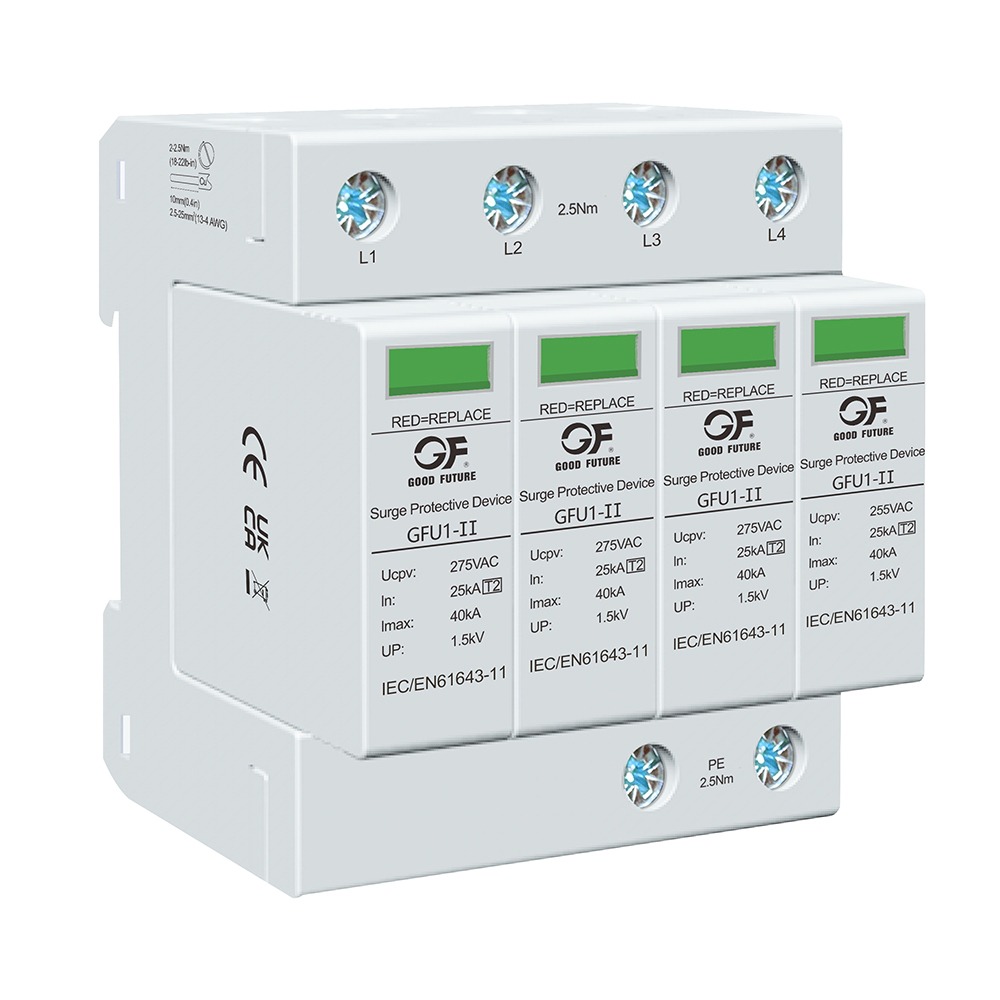

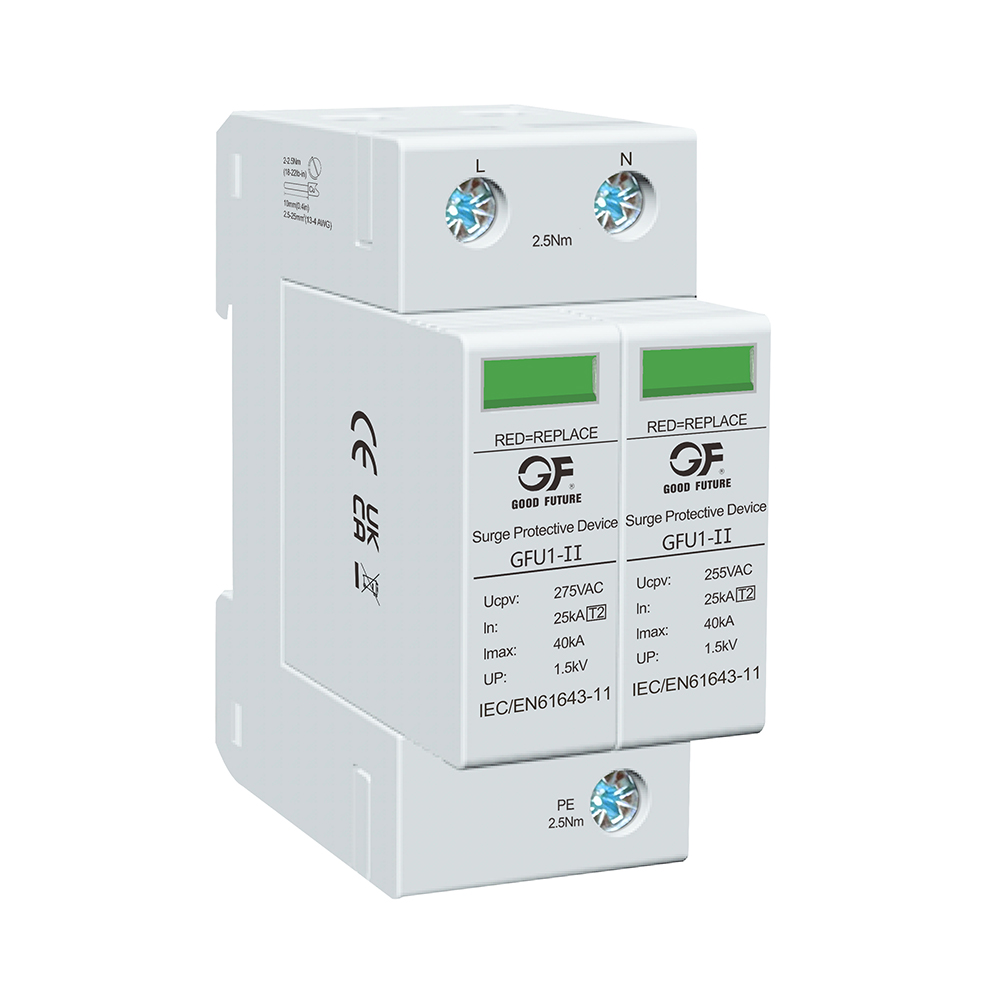

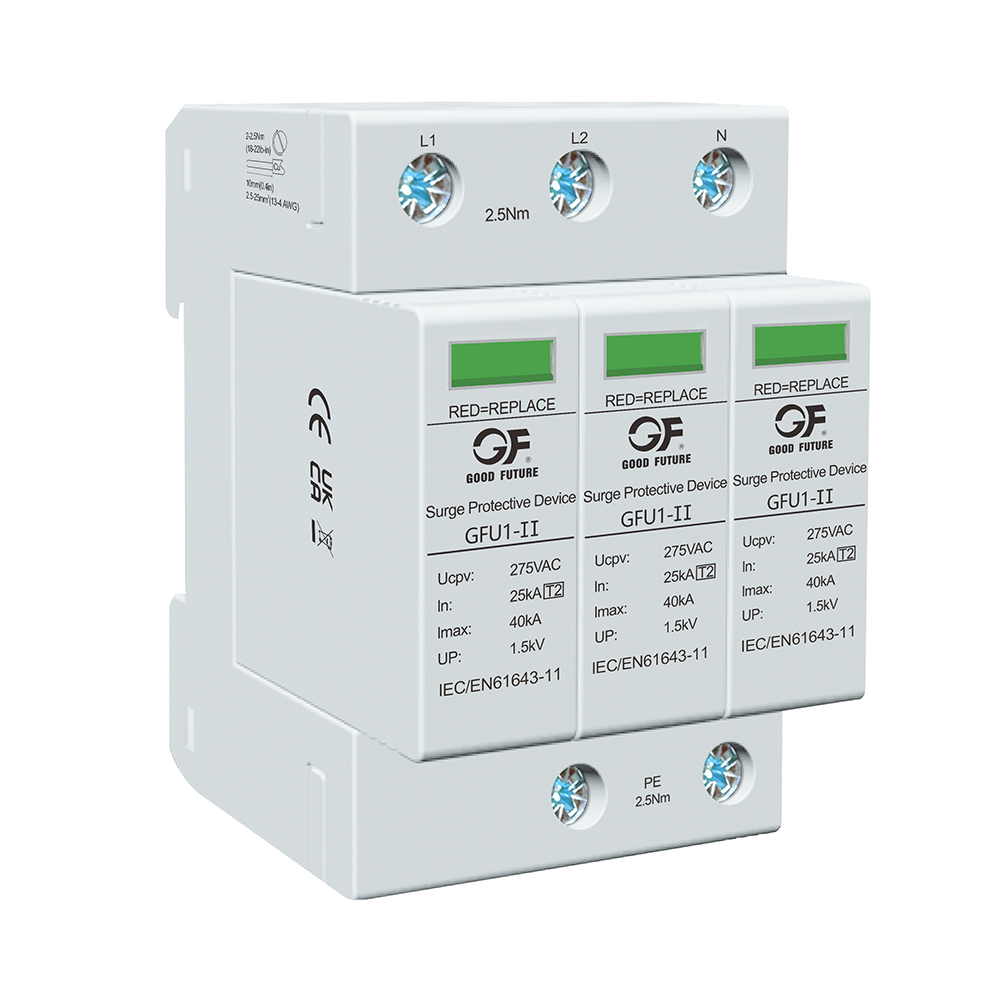

Устройство защиты от перенапряжений (УЗИП) для сетей переменного тока GFU1-II
Устройство защиты от перенапряжения переменного тока GFU1-Ⅱ (SPD) представляет собой высокоэффективное решение для защиты от перенапряжения, предназначенное для защиты электрического и электронного оборудования от кратковременных скачков напряжения, ударов молнии и других нарушений электропитания в системах переменного тока.
●Основные области применения: молниезащита и защита от перенапряжений для шкафов входящих линий.
●Сертификация: IEC 61643-11.
●ид теста: Тип 2/Класс Ⅱ.
●Количество полюсов: 1:1P, 2:2P, 3:3P, 4:4P, 1PN:1P+NPE, 3PN:3P+NPE.
●Ток тире: 7:7 кА, 12:12,5 кА.
●Максимальное непрерывное рабочее напряжение (N-PE) (Uc): 255 В.
●Рабочее напряжение: 150:150 В; 275: 275 В; 320: 320 В; 385: 385 В; 440: 440 В.
●Диапазон рабочих температур: от -35 ºC до +70 ºC.
●Индикация рабочего состояния/неисправности: зеленый/красный.
Описание
маркер
●Знакомство с продуктом
Наше устройство защиты от перенапряжения переменного тока предназначено для защиты электрооборудования от переходных скачков напряжения и скачков напряжения в системах питания переменного тока. Этот высокопроизводительный УЗИП обеспечивает надежную защиту жилых, коммерческих и промышленных объектов.
GFU1-Ⅱ Устройство защиты от перенапряжения переменного тока (SPD) Разработанное для систем распределения и управления электропитанием переменного тока частотой 50/60 Гц с однофазным номинальным напряжением, это устройство защиты от перенапряжения (SPD) соответствует стандартам испытаний класса II. Он подавляет переходные перенапряжения ниже пределов устойчивости оборудования к перенапряжению, рассеивая при этом энергию перенапряжения, тем самым защищая системные цепи и оборудование.
Сетевой фильтр имеет три режима защиты: L-PE, N-PE и L-N, совместимые с различными энергосистемами. Он обеспечивает защиту от старения и перегрева, включает индикатор деградации, имеет вставную конструкцию и предлагает дополнительные функции удаленной сигнализации.
Основные функции: молниезащита и защита от перенапряжения для шкафов входящих линий.
Ⓐ Ключевые особенности
● Усовершенствованная технология защиты – используются высококачественные металлооксидные варисторы (MOV) и многоступенчатые схемы защиты для обеспечения надежного подавления перенапряжений.
● Широкий диапазон применения – подходит для низковольтных систем переменного тока в жилых, коммерческих и промышленных помещениях.
● Высокая мощность импульсного тока – выдерживает импульсные токи до 40 кА (8/20 мкс), обеспечивая надежную защиту от сильных электрических скачков напряжения.
● Визуальная индикация состояния – оснащена светодиодным индикатором для мониторинга рабочего состояния в режиме реального времени (зеленый: нормальное состояние; красный: неисправность).
● Тепловая защита и механизм отказоустойчивости – встроенный терморазъединитель автоматически отключает неисправные УЗИП, чтобы предотвратить перегрев и опасность возгорания.
● Компактная и простая установка. Модульная конструкция позволяет монтировать на DIN-рейку, обеспечивая быструю и беспроблемную интеграцию в распределительные панели.
Ⓑ Стандарты соответствия и безопасности
● Соответствует стандартам IEC 61643-11 для устройств защиты от перенапряжения.
● Сертифицировано авторитетными испытательными организациями по безопасности и производительности.
Ⓒ Приложения
Системы распределения электроэнергии – защищают распределительные щиты, счетчики и панели управления.
Чувствительная электроника – защищает компьютеры, серверы, медицинское оборудование и устройства связи.
Промышленность и инфраструктура – обеспечивает стабильную работу оборудования, систем отопления, вентиляции и кондиционирования и сетей освещения.
Ⓓ Почему стоит выбрать GFU1-Ⅱ SPD?
✅ Долговечность – длительный срок службы и стабильная работа при частых скачках напряжения.
✅ Экономическая эффективность — сокращает время простоя и повреждения оборудования, снижая затраты на техническое обслуживание.
✅ Глобальная надежность – инженеры по всему миру доверяют своей защите от критических перенапряжений.
Для получения подробных технических характеристик, рекомендаций по установке или вариантов настройки свяжитесь с нашей технической командой.
Защитите свою энергосистему с помощью GFU1-Ⅱ SPD – безопасность сочетается с инновациями!
●Модель и значение
●Технические параметры
| Количество полюсов | 1P | 2P | 3P | 4P | 1P+NPE | 3P+NPE | ||||
| Применимая система электропитания | TN-S、TN、TT | TN-S | TN-C | TN-S | TT、TN-S | |||||
| Защищенный режим | L-PE、L-N | L-PE、N-PE | L-PE | L-PE、N-PE | L-N、N-PE | |||||
| Вид теста | Тип 2/Класс II | |||||||||
| Модель продукта | GFU1-Ⅱ-40 | |||||||||
| Максимальное непрерывное рабочее напряжение (LN) (Uc) | 150 В | 275 В | 320 В | 385 В | 400 В | |||||
| Максимальное непрерывное рабочее напряжение (N-PE) (Uc) | 255 В | |||||||||
| Номинальный разрядный ток (8/20 мкс) (в дюймах) | 20кА | |||||||||
| Максимальный разрядный ток (8/20 мкс) (Imax) | 40кА | |||||||||
| Уровень защиты по напряжению (LN)/(N-PE)(Up) | 1.2/1.5кА | 1.5/1.5кА | 1.6/1.5кА | 1.8/1.5кА | 1.8/1.5кА | |||||
| Максимально допустимый запас прочности предохранителя (гЛ/гГ) | 125A | |||||||||
| Время отклика (LN)/(N-PE)(tA) | ≤25ns/≤100ns | |||||||||
| Диапазон рабочих температур | От -35 ºC до +70 ºC | |||||||||
| Состояние работы / Индикация неисправности | Зеленый/красный | |||||||||
| Возможность подключения удаленного сигнального терминала | Максимальная площадь поверхности: 4-35 мм² | |||||||||
| момент затяжки | 2-3.5N•m | |||||||||
| уровни защиты | IP20 | |||||||||
| Возможность подключения клемм | Жесткая проволока 2,5-35 мм², мягкая проволока 2,5-25 мм² | |||||||||
| Установка | Монтаж на 35-мм DIN-рейку. | |||||||||
●Выбор типов продукции
| Импульс
Текущий (10/350 мкс) (Iimp) |
Рабочее напряжение
(LN) (Uc)
|
Количество полюсов | |||||
| 1P | 2P | 3P | 4P | 1P+NPE | 3P+NPE | ||
| 40кА | 150В | GFU1-Ⅱ-40-1501S | GFU1-Ⅱ-40-1502S | GFU1-Ⅱ-40-1503S | GFU1-Ⅱ-40-1504S | GFU1-Ⅱ-40-1501NPES | GFU1-Ⅱ-40-1503NPES |
| 275В | GFU1-Ⅱ-40-2751S | GFU1-Ⅱ-40-2752S | GFU1-Ⅱ-40-2753S | GFU1-Ⅱ-40-2754S | GFU1-Ⅱ-40-2751NPES | GFU1-Ⅱ-40-2753NPES | |
| 320В | GFU1-Ⅱ-40-3201S | GFU1-Ⅱ-40-3202S | GFU1-Ⅱ-40-3203S | GFU1-Ⅱ-40-3204S | GFU1-Ⅱ-40-3201NPES | GFU1-Ⅱ-40-3203NPES | |
| 385В | GFU1-Ⅱ-40-3851S | GFU1-Ⅱ-40-3852S | GFU1-Ⅱ-40-3853S | GFU1-Ⅱ-40-3854S | GFU1-Ⅱ-40-3851NPES | GFU1-Ⅱ-40-3853NPES | |
| 400В | GFU1-Ⅱ-40-4001S | GFU1-Ⅱ-40-4002S | GFU1-Ⅱ-40-4003S | GFU1-Ⅱ-40-4004S | GFU1-Ⅱ-40-4001NPES | GFU1-Ⅱ-40-4003NPES | |
● Схема цепи
● Габариты и размеры для установки
