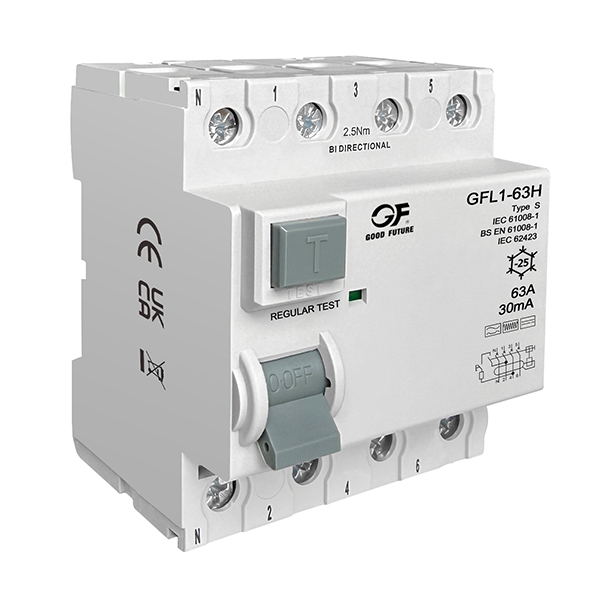

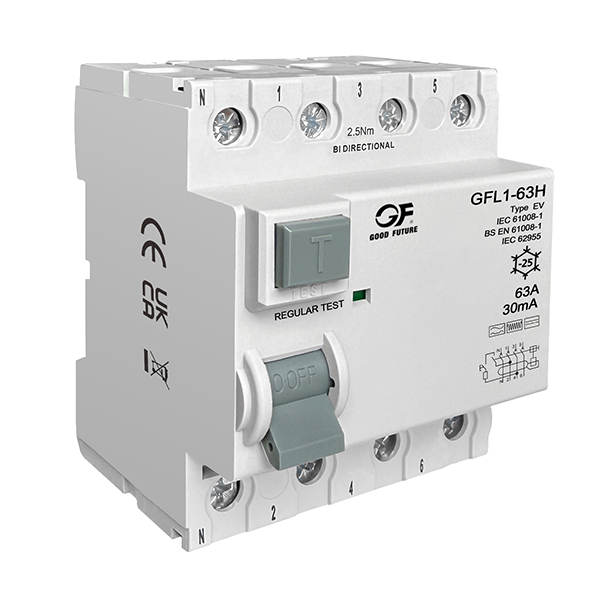

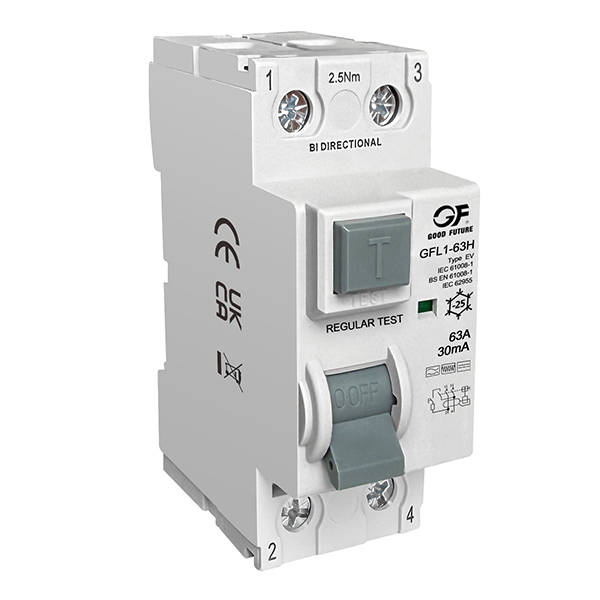

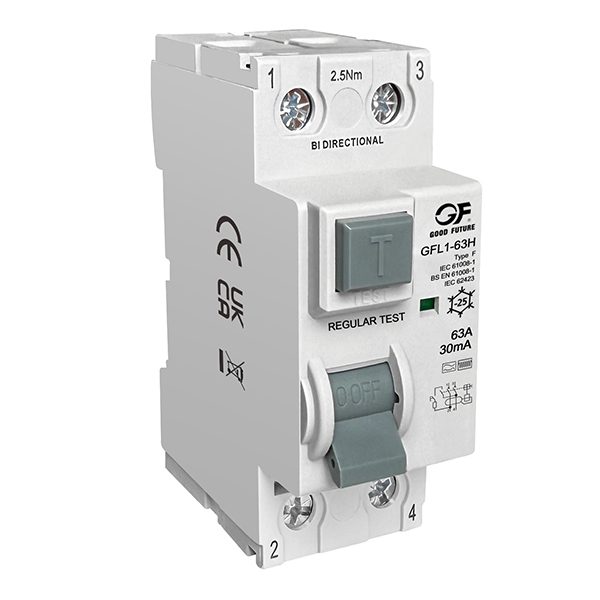

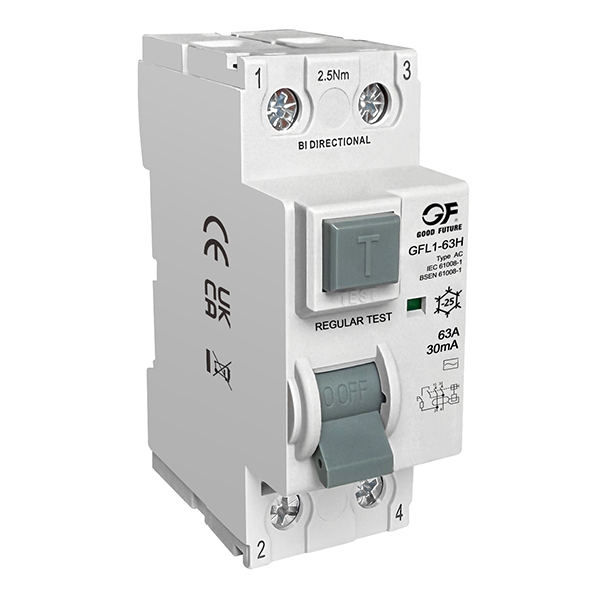

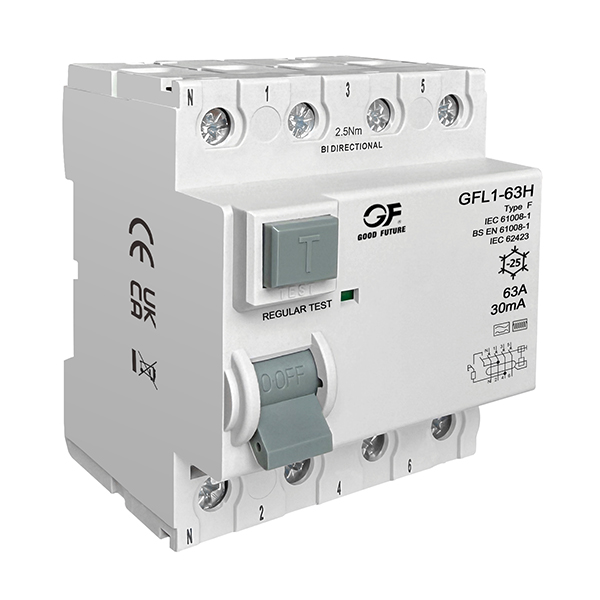

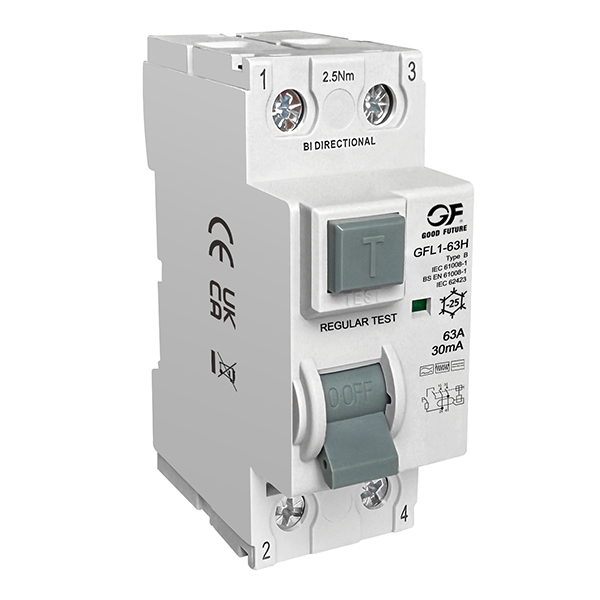

Устройство защитного отключения (УЗО) электромагнитного типа (RCCB) GFL1-63H
Электромагнитный автоматический выключатель дифференциального тока (УЗО) GFL1-63H отличается оригинальным дизайном, компактной конструкцией, высокой надежностью и безопасностью. Изделия соответствуют стандартам IEC61008-1, IEC62423, IEC62955. Они обеспечивают более высокий уровень защиты и максимальную непрерывность работы при любых условиях эксплуатации.
●Стандарт: IEC/BS EN61008-1, IEC62423, IEC62955.
●Тип остаточного тока: AC, A, B, EV, F, S.
●Номинальный ток: 6~63А.
●Номинальное напряжение: 230/400,400/415В.
●Полюсы: 2P(1P+N), 4P(3P+N), N-полюс слева.
●Номинальная чувствительность IΔn: 10 мА, 30 мА, 100 мА, 300 мА, 500 мА.
●Порог тока срабатывания: 0,4IΔn или 10 мА (в зависимости от того, что больше).
●Температура окружающего воздуха: -25~+40 ºC.
●Метод входящего сообщения: двунаправленный.
●Сертификаты: CB, CE, UKCA,SEMKO.
Описание
маркер
●Введение
GFL1-63H Автоматический выключатель с электромагнитным остаточным током (RCCB) представляет собой современное устройство защитного отключения, разработанное для удовлетворения растущих требований безопасности современных электроустановок. Благодаря току 100 А и способности обнаруживать широкий диапазон токов утечки этот надежный УЗО идеально подходит для мощных применений в промышленных средах, системах возобновляемых источников энергии и инфраструктуре зарядки электромобилей. Это обеспечивает повышенную безопасность и надежность, защищая как персонал, так и оборудование от рисков, связанных с утечкой тока.
Ключевые особенности:
Комплексная защита от утечки: Обеспечивает расширенную защиту от переменного, пульсирующего постоянного и плавного постоянного токов утечки для максимальной безопасности в сложных электрических средах.
Высокая допустимая сила тока: номинал 100 А делает его пригодным для применения в мощных приложениях и в сложных промышленных условиях.
Широкий частотный диапазон: Обеспечивает эффективную защиту систем с частотой до 1000 Гц, идеально подходит для установок с инверторами и преобразователями частоты.
Чувствительное обнаружение утечки: обнаруживает и реагирует даже на малейшие токи утечки на землю, обеспечивая максимальную безопасность для персонала и оборудования.
Прочность и надежность: изготовлен из прочных высококачественных материалов, способных выдерживать суровые промышленные условия и обеспечивать длительную работу.
Простая установка и мониторинг. Предназначен для простого монтажа на DIN-рейке и имеет четкие индикаторы состояния для удобного мониторинга и устранения неполадок.
Глобальная сертификация: соответствует международным стандартам безопасности для УЗО типа B, гарантируя надежную защиту и соответствие требованиям.
Продукт соответствует стандартам: IEC/BS EN61008-1, IEC62423,IEC62955.
●Модель и значение
●Обзор модели продукта
| Тип | Краткое содержание |
| AC формовка УЗО | Срабатывание УЗО может быть гарантировано внезапным включением или медленным нарастанием оставшегося синусоидального переменного тока. |
| Плесень RCCB | Автоматический выключатель с защитой от перенапряжения (УЗО) может быть гарантированно срабатывает при внезапном возникновении или медленном увеличении остаточного синусоидального переменного тока и остаточного пульсирующего постоянного тока. |
| S-образный профиль RCCB | Он также обладает достаточной способностью выдерживать срабатывание даже при возникновении перенапряжения, вызывающего пробой и коммутацию. |
| EV moldA 6 RCCB | УЗО для зарядных станций электромобилей |
| B-форма RCCB | Устройства защитного отключения, обеспечивающие срабатывание F-типа, а также обеспечивающие срабатывание при следующих токах: синусоидальный переменный ток утечки до 1000Гц; Переменный остаточный ток накладывает плавный остаточный постоянный ток; Импульсный постоянный ток утечки накладывает плавный постоянный ток утечки; Пульсирующий постоянный остаточный ток, генерируемый двухфазной или многофазной схемой выпрямителя; Плавный постоянный ток утечки; И не имеет ничего общего с внезапным появлением или медленным нарастанием полярности и остаточного тока; |
| F-образный профиль RCCB | Устройство защитного отключения, обеспечивающее отключение типа А, а также обеспечивающее отключение при следующих токах; Внезапное или медленное увеличение сложного остаточного тока в цепи, питаемой проводником и нейтралью или проводником и землей; пульсирующий постоянный ток утечки, наложенный на плавный постоянный ток; Составной остаточный ток — это остаточный ток, состоящий из более чем одной явной синусоидальной частоты; |
●Технические параметры
| Модель продукта | GFL1-63H |
| Стандартный | ( A、AC、S)IEC61008-1, (F、B)IEC62423,(EV)IEC62955 |
| Количество столбов | 2P(1P+N), 4P(3P+N), Н-полюс слева |
| Номинальный текущий ток в | 2P: 6A,10A,16A,20A,25A,32A,40A,63A, |
| 4P: 6A,10A,16A,20A,25A,32A,40A,63A, | |
| Номинальное напряжение Ue | 2P(1P+N): 230/240В, 4P(3P+N): 240/400/415В |
| Номинальная отключающая способность | 10кА |
| Индикатор положения контакта | зеленый ВЫКЛ / красный ВКЛ |
| Защита | Замыкание на землю |
| Тип поездки | Электромагнитный |
| Тип остаточного тока | B: остаточный переменный ток, пульсирующий и плавный постоянный ток, высокой частоты (≤1 кГц) |
| Номинальный остаточный рабочий ток (I△n) | 10, 30, 100, 300,500mA |
| Напряжение изоляции Ui | 500 В |
| Номинальная частота | 50/60Гц |
| Номинальная остаточная способность к замыканию и размыканию (I△m) | 500A (In≤50A), 10In (In>50A) |
| Ток короткого замыкания Inc = I△c | 10,000A |
| предохранитель SCPD | 10,000A |
| Остаточный ток в выключенном состоянии при I△n | ≤0.1s |
| Номинальное импульсное напряжение (1,5/50) Uimp | 4000 B |
| Испытательное напряжение диэлектрика при заданной частоте в течение 1 мин. | 2.5kB |
| Электрическая жизнь | 2000 циклов |
| Механическая жизнь | 4000 циклов |
| Индикатор замыкания на землю | Белый: Нормальное состояние, Красный: Неисправность, вызванная утечкой |
| Степень защиты | IP20 |
| Температура окружающей среды | -25℃~ 40℃, максимальная влажность 95%. |
| Тип подключения терминала | Кабельная/штырьковая шина/вилочная шина |
| Установка | Монтаж на 35-мм DIN-рейку. |
| Максимальный размер клеммы для кабеля | 35mm² |
| Максимальный момент затяжки | 2.5N.m |
| Связь | Двунаправленный |
●Соединительная линия
| Номинальный ток | Номинальная площадь поперечного сечения медной проволоки (мм²) |
| 6A | 1 |
| 10A | 1.5 |
| 16,20A | 2.5 |
| 25A | 4 |
| 32A | 6 |
| 40,50A | 10 |
| 63A | 16 |
| 80A | 25 |
| 100A | 35 |
●Выбор типов продукции
| Количество полюсов | Номинальный ток | Номинальный остаточный рабочий ток (I△n) | Тип остаточного тока | Номер изделия |
| 10 кА | ||||
| 2P（1P+N） | 6 | 10、30、100、300、500mA | AC | GFL1-63H2AC0610 GFL1-63H2AC0630
GFL1-63H2AC06100 GFL1-63H2AC06300 GFL1-63H2AC06500 |
| 2P（1P+N） | 10 | 10、30、100、300、500mA | AC | GFL1-63H2AC1010 GFL1-63H2AC1030
GFL1-63H2AC10100 GFL1-63H2AC10300 GFL1-63H2AC10500 |
| 2P（1P+N） | 16 | 10、30、100、300、500mA | AC | GFL1-63H2AC1610 GFL1-63H2AC1630
GFL1-63H2AC16100 GFL1-63H2AC16300 GFL1-63H2AC16500 |
| 2P（1P+N） | 20 | 10、30、100、300、500mA | AC | GFL1-63H2AC2010 GFL1-63H2AC2030
GFL1-63H2AC20100 GFL1-63H2AC20300 GFL1-63H2AC20500 |
| 2P（1P+N） | 25 | 10、30、100、300、500mA | AC | GFL1-63H2AC2510 GFL1-63H2AC2530
GFL1-63H2AC25100 GFL1-63H2AC25300 GFL1-63H2AC25500 |
| 2P（1P+N） | 32 | 10、30、100、300、500mA | AC | GFL1-63H2AC3210 GFL1-63H2AC3230
GFL1-63H2AC32100 GFL1-63H2AC32300 GFL1-63H2AC32500 |
| 2P（1P+N） | 40 | 10、30、100、300、500mA | AC | GFL1-63H2AC4010 GFL1-63H2AC4030
GFL1-63H2AC40100 GFL1-63H2AC40300 GFL1-63H2AC40500 |
| 2P（1P+N） | 50 | 10、30、100、300、500mA | AC | GFL1-63H2AC5010 GFL1-63H2AC5030
GFL1-63H2AC50100 GFL1-63H2AC50300 GFL1-63H2AC50500 |
| 2P（1P+N） | 63 | 10、30、100、300、500mA | AC | GFL1-63H2AC6310 GFL1-63H2AC6330
GFL1-63H2AC63100 GFL1-63H2AC63300 GFL1-63H2AC63500 |
| 2P（1P+N） | 6 | 10、30、100、300、500mA | A | GFL1-63H2A0610 GFL1-63H2A0630
GFL1-63H2A06100 GFL1-63H2A06300 GFL1-63H2A06500 |
| 2P（1P+N） | 10 | 10、30、100、300、500mA | A | GFL1-63H2A1010 GFL1-63H2A1030
GFL1-63H2A10100 GFL1-63H2A10300 GFL1-63H2A10500 |
| 2P（1P+N） | 16 | 10、30、100、300、500mA | A | GFL1-63H2A1610 GFL1-63H2A1630
GFL1-63H2A16100 GFL1-63H2A16300 GFL1-63H2A16500 |
| 2P（1P+N） | 20 | 10、30、100、300、500mA | A | GFL1-63H2A2010 GFL1-63H2A2030
GFL1-63H2A20100 GFL1-63H2A20300 GFL1-63H2A20500 |
| 2P（1P+N） | 25 | 10、30、100、300、500mA | A | GFL1-63H2A2510 GFL1-63H2A2530
GFL1-63H2A25100 GFL1-63H2A25300 GFL1-63H2A25500 |
| 2P（1P+N） | 32 | 10、30、100、300、500mA | A | GFL1-63H2A3210 GFL1-63H2A3230
GFL1-63H2A32100 GFL1-63H2A32300 GFL1-63H2A32500 |
| 2P（1P+N） | 40 | 10、30、100、300、500mA | A | GFL1-63H2A4010 GFL1-63H2A4030
GFL1-63H2A40100 GFL1-63H2A40300 GFL1-63H2A40500 |
| 2P（1P+N） | 50 | 10、30、100、300、500mA | A | GFL1-63H2A5010 GFL1-63H2A5030
GFL1-63H2A50100 GFL1-63H2A50300 GFL1-63H2A50500 |
| 2P（1P+N） | 63 | 10、30、100、300、500mA | A | GFL1-63H2A6310 GFL1-63H2A6330
GFL1-63H2A63100 GFL1-63H2A63300 GFL1-63H2A63500 |
| 4P（3P+N） | 6 | 10、30、100、300、500mA | AC | GFL1-63H4AC0610 GFL1-63H4AC0630
GFL1-63H4AC06100 GFL1-63H4AC06300 GFL1-63H4AC06500 |
| 4P（3P+N） | 10 | 10、30、100、300、500mA | AC | GFL1-63H4AC1010 GFL1-63H4AC1030
GFL1-63H4AC10100 GFL1-63H4AC10300 GFL1-63H4AC10500 |
| 4P（3P+N） | 16 | 10、30、100、300、500mA | AC | GFL1-63H4AC1610 GFL1-63H4AC1630
GFL1-63H4AC16100 GFL1-63H4AC16300 GFL1-63H4AC16500 |
| 4P（3P+N） | 20 | 10、30、100、300、500mA | AC | GFL1-63H4AC2010 GFL1-63H4AC2030
GFL1-63H4AC20100 GFL1-63H4AC20300 GFL1-63H4AC20500 |
| 4P（3P+N） | 25 | 10、30、100、300、500mA | AC | GFL1-63H4AC2510 GFL1-63H4AC2530
GFL1-63H4AC25100 GFL1-63H4AC25300 GFL1-63H4AC25500 |
| 4P（3P+N） | 32 | 10、30、100、300、500mA | AC | GFL1-63H4AC3210 GFL1-63H4AC3230
GFL1-63H4AC32100 GFL1-63H4AC32300 GFL1-63H4AC32500 |
| 4P（3P+N） | 40 | 10、30、100、300、500mA | AC | GFL1-63H4AC4010 GFL1-63H4AC4030
GFL1-63H4AC40100 GFL1-63H4AC40300 GFL1-63H4AC40500 |
| 4P（3P+N） | 50 | 10、30、100、300、500mA | AC | GFL1-63H4AC5010 GFL1-63H4AC5030
GFL1-63H4AC50100 GFL1-63H4AC50300 GFL1-63H4AC50500 |
| 4P（3P+N） | 63 | 10、30、100、300、500mA | AC | GFL1-63H4AC6310 GFL1-63H4AC6330
GFL1-63H4AC63100 GFL1-63H4AC63300 GFL1-63H4AC63500 |
| 4P（3P+N） | 6 | 10、30、100、300、500mA | A | GFL1-63H4A0610 GFL1-63H4A0630
GFL1-63H4A06100 GFL1-63H4A06300 GFL1-63H4A06500 |
| 4P（3P+N） | 10 | 10、30、100、300、500mA | A | GFL1-63H4A1010 GFL1-63H4A1030
GFL1-63H4A10100 GFL1-63H4A10300 GFL1-63H4A10500 |
| 4P（3P+N） | 16 | 10、30、100、300、500mA | A | GFL1-63H4A1610 GFL1-63H4A1630
GFL1-63H4A16100 GFL1-63H4A16300 GFL1-63H4A16500 |
| 4P（3P+N） | 20 | 10、30、100、300、500mA | A | GFL1-63H4A2010 GFL1-63H4A2030
GFL1-63H4A20100 GFL1-63H4A20300 GFL1-63H4A20500 |
| 4P（3P+N） | 25 | 10、30、100、300、500mA | A | GFL1-63H4A2510 GFL1-63H4A2530
GFL1-63H4A25100 GFL1-63H4A25300 GFL1-63H4A25500 |
| 4P（3P+N） | 32 | 10、30、100、300、500mA | A | GFL1-63H4A3210 GFL1-63H4A3230
GFL1-63H4A32100 GFL1-63H4A32300 GFL1-63H4A32500 |
| 4P（3P+N） | 40 | 10、30、100、300、500mA | A | GFL1-63H4A4010 GFL1-63H4A4030
GFL1-63H4A40100 GFL1-63H4A40300 GFL1-63H4A40500 |
| 4P（3P+N） | 50 | 10、30、100、300、500mA | A | GFL1-63H4A5010 GFL1-63H4A5030
GFL1-63H4A50100 GFL1-63H4A50300 GFL1-63H4A50500 |
| 4P（3P+N） | 63 | 10、30、100、300、500mA | A | GFL1-63H4A6310 GFL1-63H4A6330
GFL1-63H4A63100 GFL1-63H4A63300 GFL1-63H4A63500 |

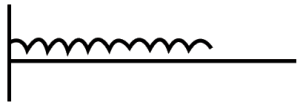

● Типы и область применения защиты от утечек
| схема | Нормальный ток в контуре | Ток в нижней цепи при замыкании на землю | Тип обнаружения утечек | ||||
| AC | A | F | B | EV/
A+6 |
|||
| однофазный |  |
 |
√ | √ | √ | √ | √ |
| фазовое управление |  |
 |
√ | √ | √ | √ | √ |
| Импульсное управление, импульсное управление |  |
 |
× | √ | √ | √ | √ |
| Однофазное полуволновое выпрямление |  |
 |
× | √ | √ | √ | √ |
| Однофазное полноволновое
выпрямление |
 |
 |
× | √ | √ | √ | √ |
| Однофазное полноволновое выпрямление, полуволновое фазовое управление |  |
 |
× | √ | √ | √ | √ |
| Частичное полноволновое выпрямление |  |
 |
× | × | √ | √ | √ |
| Однофазное полуволновое выпрямление
с фильтром |
 |
 |
× | × | × | √ | √ |
| Трехфазное полуволновое выпрямление |  |
 |
× | × | × | √ | √ |
| Трехфазное полноволновое выпрямление с фильтром |  |
 |
× | × | × | √ | √ |
● Габариты и размеры для установки
