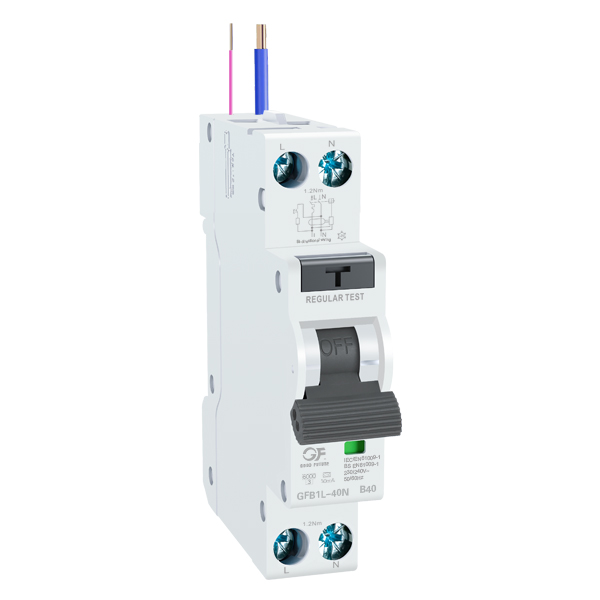

Устройство защитного отключения (УЗО) электронного типа (RCBO) GFB1L-40N
Электронный автоматический выключатель с предохранителем по остаточному току(RCBO) GFB1L-40N с защитой от перегрузки по току — компактное и надежное решение для защиты от дифференциального и перегрузки по току. Идеально подходит для жилых и коммерческих помещений, обеспечивая повышенную электробезопасность и простоту установки.
●Стандарт: IEC61009-1.
●Тип: переменный ток, А
●Номинальный ток: 6А~40А.
●Номинальное напряжение: 230/240 В~.
●Количество полюсов: два полюса.
●Номинальный остаточный рабочий ток (IAn): 10 мА, 30 мА, 100 мА, 300 мА, 500 мА.
●Номинальная отключающая способность при коротком замыкании: 6 кА
●Кривая срабатывания: B, C.
●Температура окружающего воздуха: -35℃~+70 ºC.
●Соединение: сверху и снизу.
●Сертификаты: CB,CE, UKCA,SEMKO.
Описание
маркер
●Введение
Изделия GFB1L-40N обеспечивают защиту от замыканий на землю, перегрузок, коротких замыканий и перенапряжения в коммерческих и бытовых установках. АВДТ с отключенной нейтралью и фазой гарантирует правильное срабатывание от замыканий на землю, даже если нейтраль и фаза неправильно подключены. Электронный АВДТ оснащен фильтрующим устройством, предотвращающим риски нежелательных срабатываний из-за переходных напряжений и переходных токов.
● АВДТ можно подключить снизу или сверху.
● Обеспечивает защиту от замыкания на землю/тока утечки и функцию изоляции.
● Высокая устойчивость к току короткого замыкания.
● Применимо к клеммному и вилочному соединению шин.
● Детали из огнестойкого пластика выдерживают ненормальный нагрев и сильные удары.
● Автоматически отключать цепь, когда происходит замыкание на землю/ток утечки, превышающий номинальную чувствительность.
● Номинальный ток может достигать 40 А.
Продукт соответствует стандарту: IEC/EN 61009-1.
●Модель и значение
●Технические параметры
| Модель продукта | GFB1L-40N |
| Изделие соответствует стандарту | IEC/EN 61009-1 |
| Количество столбов | Модуль 1P N,1, линия N с отключенным |
| Номинальный ток (в дюймах) | 6A,10A,16A,20A,25A,32A,40A |
| Номинальные токи чувствительности I△n | 10mA, 30mA, 100mA, 300mA,500mA |
| Номинальная способность коммутации короткого замыкания | 6 кА |
| Класс ограничения энергии | 3 |
| Номинальное напряжение (Ue) | 240 В переменного тока (50/60 Гц) |
| Номинальное импульсное выдерживаемое напряжение (1,2/50) Uimp | 4 кВ |
| Испытательное напряжение диэлектрика на заданной частоте в течение 1 мин. | 2 кВ |
| Защита | Замыкание на землю, перегрузка по току и короткое замыкание |
| Тип поездки | Замыкание на землю: электронное |
| Перегрузка и короткое замыкание: термомагнитные явления | |
| Тип | AC、A |
| Остаточный ток в выключенном состоянии при I△n | ≤0,1 с |
| Номинальная остаточная мощность зацепления и размыкания (I△m) | 500A(In≤50A) |
| Характеристики тепловыделения | (1.13-1.45) x In |
| Характеристики магнитного высвобождения | B:(3-5) x In, C:(5-10) x In |
| Электрическая жизнь | 10000 циклов |
| Механическая жизнь | 20000 циклов |
| Индикатор положения контакта | Да, ВКЛ (красный); ВЫКЛ (зеленый) |
| Температура окружающей среды | -35℃~ 70℃, максимальная влажность 95% |
| Температура отсчета | 30℃ |
| Степень защиты | IP20 |
| Тип подключения терминала | Кабельная/штырьковая шина |
| Максимальный размер клеммы для кабеля | 16mm² |
| Крутящий момент (Н•м) | 2.5N m |
| Установка | Монтаж на 35-мм DIN-рейку. |
| Связь | Сверху и снизу |
●Соединительный кабель
| Номинальный ток в (А) | Номинальная площадь поперечного сечения S (мм²) медной проволоки |
| 6、10、16、20、25、32 | 4 |
| 40 | 6 |
●Выбор типов продукции
| Номинальный
ток
|
Номинальный остаточный режим работы
Current(I△n) |
Тип остаточного тока
|
Номер изделия/Количество полюсов (1P+N) | |
| 6кА | ||||
| 6A | 10mA、30mA、100mA、300mA、500mA | B/C | GFB1L-40NB0610 GFB1L-40NB0630
GFB1L-40NB06100 GFB1L-40NB06300 GFB1L-40NB06500 |
GFB1L-40NC0610 GFB1L-40NC0630
GFB1L-40NC06100 GFB1L-40NC06300 GFB1L-40NC06500 |
| 10A | 10mA、30mA、100mA、300mA、500mA | B/C | GFB1L-40NB1010 GFB1L-40NB1030
GFB1L-40NB10100 GFB1L-40NB10300 GFB1L-40NB10500 |
GFB1L-40NC1010 GFB1L-40NC1030
GFB1L-40NC10100 GFB1L-40NC10300 GFB1L-40NC10500 |
| 16A | 10mA、30mA、100mA、300mA、500mA | B/C | GFB1L-40NB1610 GFB1L-40NB1630
GFB1L-40NB16100 GFB1L-40NB16300 GFB1L-40NB16500 |
GFB1L-40NC1610 GFB1L-40NC1630
GFB1L-40NC16100 GFB1L-40NC16300 GFB1L-40NC16500 |
| 20A | 10mA、30mA、100mA、300mA、500mA | B/C | GFB1L-40NB2010 GFB1L-40NB2030
GFB1L-40NB20100 GFB1L-40NB20300 GFB1L-40NB20500 |
GFB1L-40HC2510 GFB1L-40HC2530
GFB1L-40HC25100 GFB1L-40HC25300 GFB1L-40HC25500 |
| 25A | 10mA、30mA、100mA、300mA、500mA | B/C | GFB1L-40NB2510 GFB1L-40NB2530
GFB1L-40NB25100 GFB1L-40NB25300 GFB1L-40NB25500 |
GFB1L-40NC2510 GFB1L-40NC2530
GFB1L-40NC25100 GFB1L-40NC25300 GFB1L-40NC25500 |
| 32A | 10mA、30mA、100mA、300mA、500mA | B/C | GFB1L-40NB3210 GFB1L-40NB3230
GFB1L-40NB32100 GFB1L-40NB32300 GFB1L-40NB32500 |
GFB1L-40NC3210 GFB1L-40NC3230
GFB1L-40NC32100 GFB1L-40NC32300 GFB1L-40NC32500 |
| 40A | 10mA、30mA、100mA、300mA、500mA | B/C | GFB1L-40NB4010 GFB1L-40NB4030
GFB1L-40NB40100 GFB1L-40NB40300 GFB1L-40NB40500 |
GFB1L-40NC4010 GFB1L-40NC4030
GFB1L-40NC40100 GFB1L-40NC40300 GFB1L-40NC40500 |
● Габариты и размеры для установки ● Характеристические кривые
