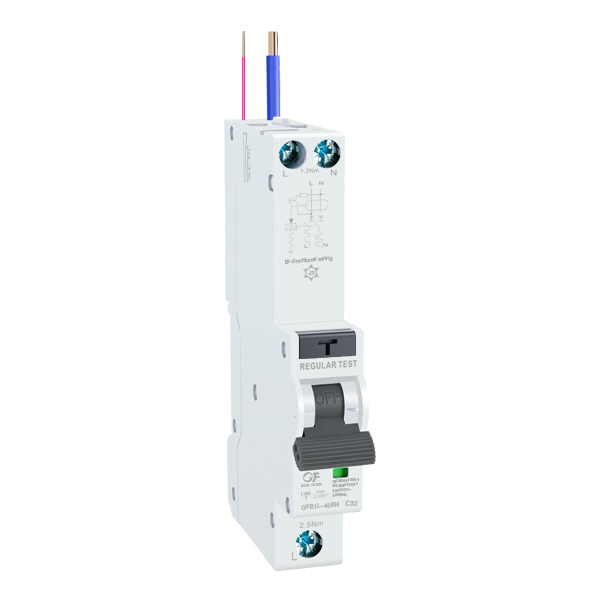

Устройство защитного отключения (УЗО) типа B электронного типа (RCBO) GFB1L-40BH
GFB1L-40BH Электронный автоматический выключатель с предохранителем по остаточному току (ВДТ типа B) для современных электрических систем, поддерживающий напряжение 230/240 В и ток до 40 А. Он защищает от перегрузки по току, короткого замыкания и утечки на землю благодаря усовершенствованному обнаружению постоянного остаточного тока для зарядных устройств для электромобилей, солнечных фотоэлектрических систем и тепловых насосов. Номинальный ток 6 кА и 10 кА, двунаправленный и соответствующий стандартам IEC/EN, он обеспечивает надежную работу.
● Стандарт: IEC/EN61009-1, IEC/EN 62423.
●Тип остаточного тока: B.
●Номинальный ток: 6А, 10А, 16А, 20А, 25А, 32А, 40А.
●Номинальное напряжение: 230/240 В~.
●Количество полюсов: 1P+N.
●Номинальный остаточный рабочий ток (IΔn): 10 мА, 30 мА, 100 мА, 300 мА, 500 мА.
●Номинальная отключающая способность при коротком замыкании: 10кА
●Кривая срабатывания: B, C.
●Температура окружающего воздуха: -35℃~+70 ºC.
●Метод входящего сообщения: двунаправленный.
●Сертификаты: CB,CE, UKCA,SEMKO.
Описание
маркер
●Введение
Ⓐ GFB1L-40BH Электронный выключатель защитного отключения (RCBO типа B) Это усовершенствованное устройство защиты цепи эффективно справляется с перегрузками по току, короткими замыканиями и утечками замыканий на землю, а также специально разработано для обнаружения сигналов сложной формы и постоянных остаточных токов. Дизайн делает его идеальным для современных электроустановок, где пространство ограничено.
ⒷGFB1L-40BH Электронный выключатель дифференциального тока (RCBO типа B) работает при номинальном напряжении 230/240 В и поддерживает максимальный ток до 40 А. Он имеет чувствительность к остаточному току 30 мА и устойчивость к короткому замыканию 6 кА и 10 кА. Кроме того, он имеет характеристики кривой B и C, что делает его идеальным решением для защиты чувствительного электронного оборудования, такого как зарядные устройства для электромобилей, солнечные панели и тепловые насосы.
Ⓒ Продукт обеспечивает надежное и эффективное решение для защиты чувствительного электронного оборудования в жилых, коммерческих и промышленных помещениях.
● Продукт соответствует стандартам: IEC/EN61009-1, IEC/EN 62423.
●Компактный дизайн: модульная конструкция (18 мм) экономит место на распределительном щите, что делает его идеальным для современных, компактных установок или модификаций.
●Номинальный ток (In): Номинальный ток может достигать 40 А.
●Высокая производительность: ток короткого замыкания 6 кА и 10 кА с вариантами кривой B или C для удовлетворения разнообразных потребностей приложений.
●Возможность двунаправленной проводки: позволяет подключать проводники к верхним или нижним клеммам, обеспечивая гибкость установки в различных конфигурациях панелей, сохраняя при этом одинаковые электрические характеристики.
●Обнаружение остаточного постоянного тока: специально разработано для измерения сигналов сложной формы и постоянного остаточного тока, идеально подходит для зарядных устройств для электромобилей, солнечных фотоэлектрических систем и тепловых насосов.
●Комплексная защита: обеспечивает защиту от перегрузки, короткого замыкания и остаточного тока для обеспечения безопасности цепи.
●Модель и значение
●Технические параметры
| Модель продукта | GFB1L-40BH |
| Изделие соответствует стандарту | IEC/EN61009-1,IEC/EN 62423 |
| Количество столбов | 1P+N, 1 модуль, линия N с отключением |
| Номинальный ток (в дюймах) | 6A,10A,16A,20A,25A,32A,40A |
| Номинальные токи чувствительности (IΔn) | 10mA, 30mA, 100mA, 300mA,500mA |
| Номинальная способность коммутации короткого замыкания | 10кА |
| Класс ограничения энергии | 3 |
| Номинальное напряжение (Ue) | 240 В переменного тока (50/60 Гц) |
| Номинальное импульсное выдерживаемое напряжение (1,2/50) Uimp | 4 кА |
| Испытательное напряжение диэлектрика на заданной частоте в течение 1 мин. | 2 кА |
| Защита | Замыкание на землю, перегрузка по току и короткое замыкание |
| Тип остаточного тока | B: остаточный переменный ток, пульсирующий и плавный постоянный ток, высокой частоты (≤1 кГц) |
| Напряжение диэлектрического испытания | 960±15°C (корпус), 650±10°C (ручка) |
| Тип подключения терминала | Кабельная / штыревая шина |
| Остаточный ток в выключенном состоянии при I△n | ≤0.1s |
| Номинальная остаточная мощность зацепления и размыкания (I△m) | 500A(In≤50A) |
| Характеристики тепловыделения | (1.13-1.45) x In |
| Характеристики магнитного высвобождения | B:(3-5) x In, C:(5-10) x In |
| Электрическая жизнь | 10000 циклов |
| Механическая жизнь | 20000 циклов |
| Индикатор положения контакта | Да, ВКЛ (красный); ВЫКЛ (зеленый) |
| Температура окружающей среды | -35℃~ 70℃, максимальная влажность 95% |
| Температура отсчета | 30℃ |
| Степень защиты | IP20 |
| Максимальный размер клеммы для кабеля | 16mm² |
| Максимальный момент затяжки | 2.0N m |
| Установка | Монтаж на 35-мм DIN-рейку. |
| Метод входящего потока | Двунаправленный |
●Соединительный кабель
| Номинальный ток в (А) | Номинальная площадь поперечного сечения S (мм²) медной проволоки |
| 6、10 | 1-2.5 |
| 16 | 2.5-4 |
| 20、25 | 4-6 |
| 32 | 6-10 |
| 40 | 10-16 |
●Выбор типов продукции
| Номинальный
ток
|
Номинальный остаточный режим работы
Current(I△n) |
Тип остаточного тока
|
Номер изделия/Количество полюсов (1P+N) | |
| 10кА | ||||
| 6A | 10mA、30mA、100mA、300mA、500mA | B/C | GFB1L-40BHB0610 GFB1L-40BHB0630
GFB1L-40BHB06100 GFB1L-40BHB06300 GFB1L-40BHB06500 |
GFB1L-40BHC0610 GFB1L-40BHC0630
GFB1L-40BHC06100 GFB1L-40BHC06300 GFB1L-40BHC06500 |
| 10A | 10mA、30mA、100mA、300mA、500mA | B/C | GFB1L-40BHB1010 GFB1L-40BHB1030
GFB1L-40BHB10100 GFB1L-40BHB10300 GFB1L-40BHB10500 |
GFB1L-40BHC1010 GFB1L-40BHC1030
GFB1L-40BHC10100 GFB1L-40BHC10300 GFB1L-40BHC10500 |
| 16A | 10mA、30mA、100mA、300mA、500mA | B/C | GFB1L-40BHB1610 GFB1L-40BHB1630
GFB1L-40BHB16100 GFB1L-40BHB16300 GFB1L-40BHB16500 |
GFB1L-40BHC1610 GFB1L-40BHC1630
GFB1L-40BHC16100 GFB1L-40BHC16300 GFB1L-40BHC16500 |
| 20A | 10mA、30mA、100mA、300mA、500mA | B/C | GFB1L-40BHB2010 GFB1L-40BHB2030
GFB1L-40BHB20100 GFB1L-40BHB20300 GFB1L-40BHB20500 |
GFB1L-40BHC2010 GFB1L-40BHC2030
GFB1L-40BHC20100 GFB1L-40BHC20300 GFB1L-40BHC20500 |
| 25A | 10mA、30mA、100mA、300mA、500mA | B/C | GFB1L-40BHB2510 GFB1L-40BHB2530
GFB1L-40BHB25100 GFB1L-40BHB25300 GFB1L-40BHB25500 |
GFB1L-40BHC2510 GFB1L-40BHC2530
GFB1L-40BHC25100 GFB1L-40BHC25300 GFB1L-40BHC25500 |
| 32A | 10mA、30mA、100mA、300mA、500mA | B/C | GFB1L-40BHB3210 GFB1L-40BHB3230
GFB1L-40BHB32100 GFB1L-40BHB32300 GFB1L-40BHB32500 |
GFB1L-40BHC3210 GFB1L-40BHC3230
GFB1L-40BHC32100 GFB1L-40BHC32300 GFB1L-40BHC32500 |
| 40A | 10mA、30mA、100mA、300mA、500mA | B/C | GFB1L-40BHB4010 GFB1L-40BHB4030
GFB1L-40BHB40100 GFB1L-40BHB40300 GFB1L-40BHB40500 |
GFB1L-40BHC4010 GFB1L-40BHC4030
GFB1L-40BHC40100 GFB1L-40BHC40300 GFB1L-40BHC40500 |
● Габариты и размеры для установки ● Характеристические кривые
