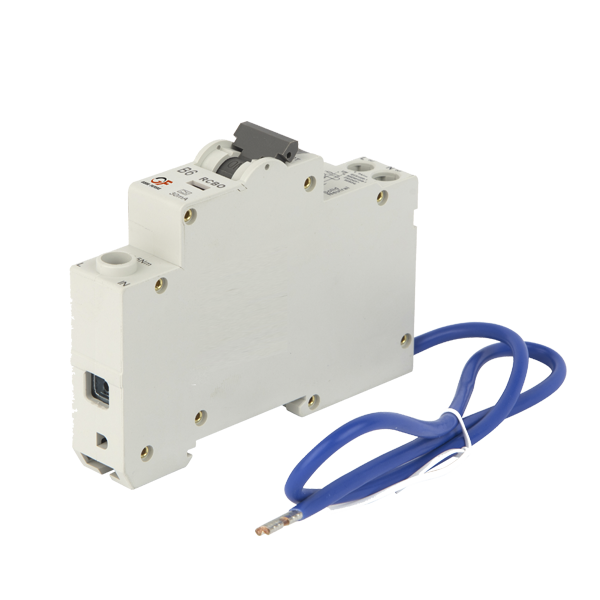

Основные характеристики автоматического выключателя с дифференциальным током (RCBO).

Характеристики тока утечки автоматического выключателя с дифференциальным током (RCBO) являются его ключевыми показателями безопасности и включают в себя следующие основные параметры и характеристики:

1. Остаточный рабочий ток (IΔn)

• Определение : Минимальное значение остаточного тока, обеспечивающее надежную работу дифференциального автоматического выключателя с защитой от утечки тока (RCBO), является ключевым показателем для классификации его чувствительности.
• Типичные технические характеристики : Обычно используются значения 30 мА, 100 мА, 300 мА и т. д. 30 мА — это стандартная конфигурация для бытового использования и подобных мест, позволяющая быстро отключить электропитание в случае утечки тока, чтобы избежать поражения электрическим током; 100 мА и выше обычно используются в промышленных условиях или в оборудовании с более низкими требованиями к отключению питания.
• Логика работы : Когда обнаруженный остаточный ток достигает или превышает IΔn, автоматический выключатель с защитой от утечки тока (RCBO) должен сработать в течение заданного времени.

2. Время перерыва (t)

• Определение : Время, необходимое с момента достижения остаточным током рабочего значения до полного отключения цепи главными контактами УЗО.
• Требования к оценке :
  • Тип общего назначения (без задержки) : при номинальном остаточном рабочем токе время срабатывания не превышает 0,3 секунды; при токе, в 5 раз превышающем номинальный остаточный рабочий ток (5IΔn), время срабатывания не превышает 0,1 секунды (для мест с высокими требованиями к скорости срабатывания системы безопасности, таких как жилые и офисные помещения).
  • Тип с задержкой по времени (S-тип) : Используется для ступенчатой защиты, предотвращающей сбои в работе вышестоящих коммутаторов из-за тока утечки от нижестоящих коммутаторов. Время срабатывания обычно составляет 0,1–0,5 секунды при IΔn и не более 0,1 секунды при 5IΔn (конкретные параметры задержки должны соответствовать стандартам продукции).

3. Остаточный ток в нерабочем состоянии (IΔno)

• Определение : Максимальное значение остаточного тока, при котором автоматический выключатель с защитой от перенапряжения (RCBO) не срабатывает, обычно составляющее 50% от номинального остаточного рабочего тока (т.е., IΔno = 0,5IΔn).
• Функция : Предотвращение сбоев в работе УЗО (автоматического выключателя с защитой от утечки тока) из-за небольших токов утечки в цепи (таких как ток утечки, вызванный емкостью линии, утечкой тока в оборудовании) и обеспечение стабильности электропитания.

4. Номинальная остаточная разрывная способность (IΔm)

• Определение : RCBO — это максимальный остаточный ток, при котором надежное подключение и отключение возможно при заданных условиях.
• Значение : Это показатель отключающей способности RCBO в случае крупного короткого замыкания (например, прямого заземления фазной линии), обеспечивающий безопасное отключение тока короткого замыкания и предотвращающий повреждение выключателя или риск возгорания. Это значение обычно намного больше, чем IΔn (например, IΔm для RCBO на 30 мА может составлять 500 мА или 1000 мА).

5. Характеристическая кривая движения

• Характеристики : Зависимость времени срабатывания от остаточного тока автоматического выключателя с защитой от утечки имеет обратную временную характеристику, то есть чем больше остаточный ток, тем короче время срабатывания.
• Пример : При остаточном токе IΔn время срабатывания составляет ≤0,3 секунды; при увеличении тока до 5IΔn время срабатывания резко сокращается до ≤0,1 секунды, что позволяет быстрее отключить электропитание в случае сильной утечки и минимизировать риск поражения электрическим током или усугубления неисправности.

6. Влияние температуры

• Особенности : Рабочие характеристики автоматических выключателей с защитой от утечки тока (RCBO) в меньшей степени зависят от температуры окружающей среды. В стандартном диапазоне температур (обычно от -5℃ до +40℃ или от -25℃ до +40℃, в зависимости от типа изделия) отклонение остаточного рабочего тока и времени отключения должно контролироваться в допустимых пределах (например, ±20%) для обеспечения надежности в различных условиях.

7. Влияние напряжения питания

• Характеристики : Автоматический выключатель с защитой от пониженного напряжения (RCBO) должен нормально работать при напряжении от 85% до 110% от номинального; при слишком низком напряжении (например, при пониженном напряжении) некоторые RCBO с защитой от пониженного напряжения сработают, в то время как устройства без защиты от пониженного напряжения должны сохранять свои рабочие характеристики после восстановления напряжения.

8. Частотные характеристики

• Область применения : Стандартный автоматический выключатель с защитой от утечки тока (RCBO) подходит для переменного тока промышленной частоты 50 Гц/60 Гц и может быть нечувствителен к высокочастотным остаточным токам. Если необходимо обнаруживать высокочастотные токи утечки (например, в случае частотных преобразователей), следует выбрать специальный RCBO.

9. Устойчивость к помехам

• Требования : Автоматический выключатель с защитой от перенапряжения (RCBO) должен обладать определенным уровнем устойчивости к электромагнитным помехам, таким как устойчивость к переходным перенапряжениям, импульсным токам и радиочастотным помехам, чтобы избежать неисправностей или сбоев в работе из-за внешних помех.

Подведите итоги

Характеристики тока утечки автоматических выключателей с защитой от утечки (RCBO) в полной мере определяются вышеуказанными параметрами. Их основная задача — быстро и надежно прерывать замыкания на землю, представляющие угрозу для безопасности персонала, предотвращая при этом сбои, вызванные нормальным током утечки . Это ключевой показатель обеспечения безопасности электрических систем. При выборе модели необходимо отдавать предпочтение изделию, соответствующему стандарту IEC 61009, с учетом таких факторов, как сценарий применения (бытовое, промышленное, медицинское и т. д.), ток утечки оборудования и уровень защиты.
