Автоматический выключатель дифференциального тока серии GFB1L (RCBO) предлагает полный спектр решений по электробезопасности для коммерческих, промышленных и специальных нагрузок.

Апрель 2025 г. — Китай. Столкнувшись со все более сложными сценариями применения в электротехнике, особенно с настоятельной потребностью в высокой надежности и селективности в сферах новой энергетики, промышленной автоматизации и коммерческого распределения электроэнергии, мы официально выпустили электронные автоматические выключатели дифференциального тока серии GFB1L (, RCBO). Стандарты IEC/EN 61009-1 и IEC/EN 62423 охватывают весь диапазон мощностей — от бытовых однофазных цепей до промышленных трехфазных четырехпроводных систем. Впервые в семействе объединены технологии дифференциальной защиты типов A, AC и B, обеспечивающие комплексную защиту фотоэлектрических систем, зарядных устройств для электромобилей, тепловых насосов, а также шахт, коммуникаций и других суровых условий эксплуатации.

Широкий спектр применения, точное соответствие различным областям применения

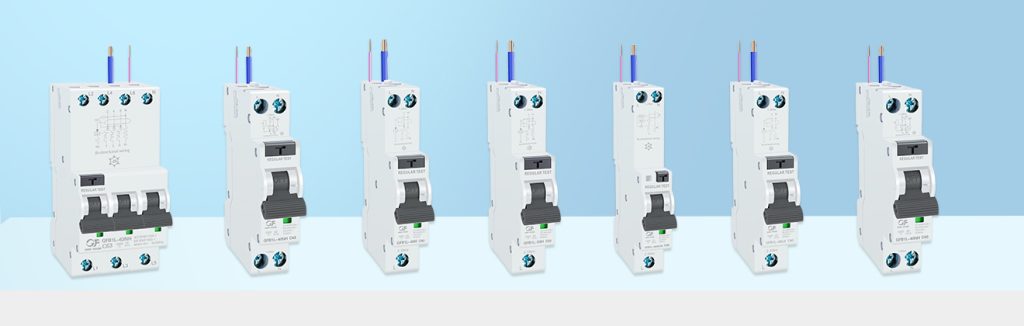

Серия GFB1L содержит несколько подсерий для удовлетворения различных потребностей от 6 А до 63 А, от 1P+N до 3P+N:

• GFB1L-63N / GFB1L-63NH (3P+N): Подходит для трёхфазного четырёхпроводного распределения электроэнергии в коммерческих и промышленных целях. Номинальное напряжение составляет 400/415 В~, номинальный ток — до 63 А, отключающая способность — 6 кА и 10 кА соответственно. Обеспечивают дифференциальную защиту типов AC и A. Номинальный дифференциальный отключающий ток может быть выбран из диапазона 10 мА, 30 мА, 100 мА, 300 мА или 500 мА, а характеристики расцепления B/C — на выбор. Особенно подходит для заводов, шахт и центров обработки данных с высокими требованиями к селективности.
• GFB1L-50 / GFB1L-50H (1P+N): Предназначен для однофазных конечных цепей 230/240 В. Номинальный ток — 6 А ~ 50 А, отключающая способность — 6 кА / 10 кА. Поддерживает двустороннее подключение: питание может подаваться как сверху, так и снизу, что значительно упрощает монтаж на объекте. Подходит для комплексной защиты от перегрузки, короткого замыкания и замыкания на землю в жилых и небольших коммерческих помещениях.
• Серия GFB1L-40 (1P+N, 2P): Компактное и экономичное решение. Номинальный ток — 6 А ~ 40 А, отключающая способность — 6 кА / 10 кА. Эта серия также предлагает дифференциальную защиту типов AC, A и B (полнотоковую) — модели GFB1L-40B / 40BH. Тип B обнаруживает гладкий постоянный дифференциальный ток, что идеально подходит для идеального соответствия современным силовым электронным нагрузкам, таким как зарядные устройства для электромобилей, фотоэлектрические инверторы, частотные преобразователи и тепловые насосы.

 Ключевые технологии и функциональные особенности

• Высокая селективность и широкий диапазон чувствительности: номинальный остаточный рабочий ток охватывает 10 мА (высокочувствительная защита людей), 30 мА (стандартная противопожарная защита и защита от поражения электрическим током), 100 мА/300 мА/500 мА (противопожарная и иерархическая защита). Пользователи могут гибко выбирать тип в соответствии с фактическими потребностями цепи для достижения полной селективности между верхним и нижним уровнями.
• Работа в экстремальных условиях: все изделия стабильно работают при температуре окружающей среды от -35 °C до +70 °C, что соответствует строгим требованиям наружных фотоэлектрических станций, холодных северных районов и высокотемпературных промышленных объектов.
• Двустороннее подключение: различные модели, такие как GFB1L-50/40, поддерживают подачу питания как сверху, так и снизу, что значительно снижает риск ошибочного подключения и повышает эффективность сборки распределительного щита.
• Визуальная индикация состояния: некоторые модели оснащены смотровым окошком положения рукоятки, и состояние переключателя видно сразу, что удобно для осмотра и технического обслуживания.
• Высокая отключающая способность: отключающая способность при коротком замыкании достигает 10 кА, что позволяет эффективно противостоять сетевым перенапряжениям и токам короткого замыкания, обеспечивая стабильность системы.

 Международные сертификаты и стандарты

Серия GFB1L прошла сертификацию CB, CE, UKCA, SEMKO и полностью соответствует требованиям IEC/EN 61009-1 (общий стандарт RCBO) и IEC/EN 62423 (дополнительные требования к УЗО типа B). Продукция может экспортироваться в Европейский союз, Великобританию и на большинство рынков мира без дополнительной сертификации.

 Сценарии применения

• Распределение электроэнергии в конечных цепях коммерческих зданий (гостиниц, торговых центров, офисных зданий).
• Шкафы управления промышленной автоматизацией и шахтные системы распределения электроэнергии.
• Фотоэлектрические системы сетевые и автономные (защита от постоянного и переменного тока).
• Зарядные устройства переменного тока для электромобилей (со встроенным УЗО типа B).
• Тепловые насосы, инверторные кондиционеры и приводы лифтов.
• Электроснабжение от источников бесперебойного питания  для базовых станций связи и центров обработки данных.
• С автоматизацией, высокой надёжностью и широкой адаптивностью в качестве основных концепций серия GFB1L предоставляет инженерам-электрикам и интеграторам проектов по всему миру более простое и безопасное решение RCBO от выбора до эксплуатации и технического обслуживания.
