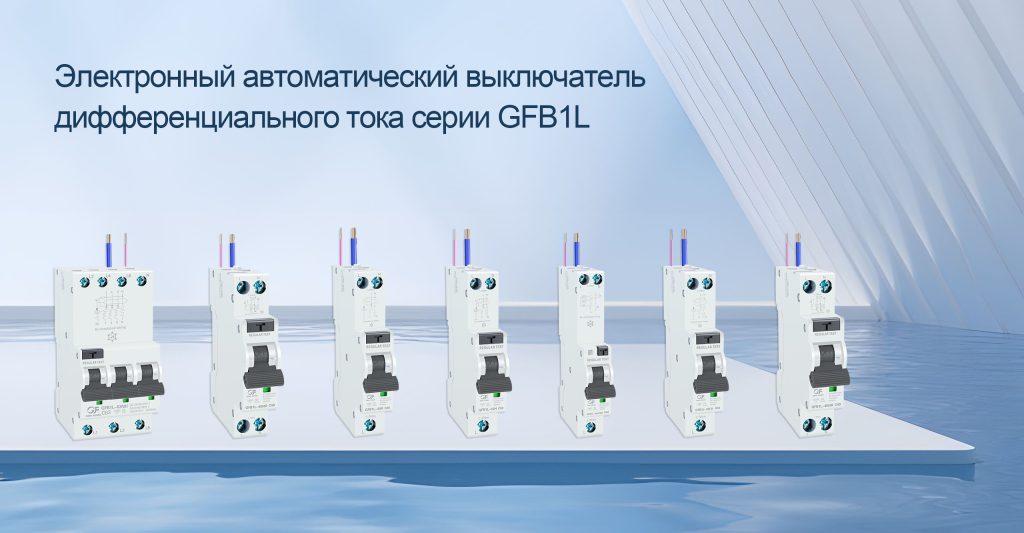

лектронный автоматический выключатель дифференциального тока серии GFB1L

В области низковольтной электротехники электронные автоматические выключатели остаточного тока (RCBO) постепенно становятся основным выбором в жилых, коммерческих и новых энергетических системах благодаря своим преимуществам: встроенной тройной защите от утечки, перегрузки, короткого замыкания и удобному монтажу. Компания ООО Юэцин Хаовэйлай Группа. недавно выпустила на рынок более десяти электронных автоматических выключателей остаточного тока серии GFB1L. Среди них устройства типа B, способные обнаруживать гладкий постоянный остаточный ток, устраняя пробелы в защите для таких применений постоянного тока, как зарядные устройства и фотоэлектрические системы. Все изделия оснащены двумя соединительными проводами, что значительно повышает эффективность монтажа на месте.
1.Линейка продукции: от 40 А до 63 А — удовлетворение разнообразных потребностей.
Новые электронные автоматические выключатели дифференциального тока относятся к серии GFB1L. Конкретные модели включают:
· GFB1L‑40 / 40H / 40N / 40NH (базовая модель и модель с высокой отключающей способностью)
· GFB1L‑40B / 40BH (тип B, предназначен для применений с постоянным током и высокочастотными гармониками)
· GFB1L‑50 / 50H
· GFB1L‑63N / 63NH
Среди них суффикс «H» обозначает более высокую отключающую способность (до 6 кА), а суффикс «N» — компактную конструкцию, подходящую для узкого распределительного щитка.
Изделия типа B являются технической изюминкой серии: они могут не только реагировать на переменный остаточный ток и пульсирующий постоянный остаточный ток, но и надёжно отключаться при гладком постоянном остаточном токе (например, ниже 6 мА), что невозможно для автоматических выключателей дифференциального тока типов AC и A.
2.Ключевые характеристики: тройная защита + конструкция со встроенными проводами.
Суть электронного автоматического выключателя дифференциального тока заключается в интеграции модуля защиты от утечки и миниатюрного автоматического выключателя (MCB). Серия GFB1L Компания ООО Юэцин Хаовэйлай Группа. имеет следующие технические характеристики:
· Номинальный ток: 40 А, 50 А, 63 А
· Остаточный рабочий ток: 30 мА (стандартный тип, опционально 10 мА / 100 мА / 300 мА)
· Номинальное напряжение: 230/400 В переменного тока
· Отключающая способность: 4,5 кА (стандартный тип) или 6 кА (тип H)
· Количество полюсов: 1P+N, 2P, 3P, 4P
· Механическая/электрическая износостойкость: ≥ 20 000 циклов
Уникальная конструкция: все электронные автоматические выключатели дифференциального тока поставляются с двумя соединительными гибкими проводами длиной 300 мм для подключения со стороны питания и нагрузки. Эта деталь значительно упрощает процесс подключения у производителей щитов и у монтажников, не требуя дополнительных обжимных клемм или подготовки перемычек, что особенно удобно для предварительной сборки стандартных распределительных щитков.
3. Основные функции: от защиты от утечки до комплексной защиты
1. Защита от утечки: когда ток утечки оборудования или линии на землю превышает заданное значение (например, 30 мА), выключатель автоматически отключается в течение 0,1 секунды, эффективно предотвращая поражение электрическим током.
2. Защита от перегрузки: при превышении током номинального значения, но без достижения величины короткого замыкания, тепловой расцепитель срабатывает с задержкой в соответствии с обратнозависимой время-токовой характеристикой, защищая изоляцию кабеля.
3. Защита от короткого замыкания: электромагнитный расцепляющий механизм мгновенно срабатывает при коротком замыкании; отключающая способность достигает 6 кА, ограничивая энергию повреждения.
4. Дополнительная функция типа B: устройство способно обнаруживать гладкий постоянный остаточный ток, генерируемый преобразователями частоты, ИБП и зарядными станциями для электромобилей, решая проблему «отказа срабатывания» традиционных выключателей дифференциального тока.
4. Сценарии применения: от бытовых розеток до зарядных станций для электромобилей
Благодаря разнообразию моделей и гибким способам монтажа электронные автоматические выключатели остаточного тока серии GFB1L могут широко использоваться в:
· Жилые дома: ванные комнаты, кухни, кондиционеры, розеточные цепи — особенно рекомендуется модель на 30 мА.
· Коммерческие здания: освещение торговых центров, гостиничные номера, школьные классы, цепи медицинского оборудования в больницах — тип H с высокой отключающей способностью более надёжен.
· Временное электроснабжение: распределительные щиты на стройплощадках, бытовки (вагончики), питание уличных мероприятий — благодаря конструкции со встроенными проводами возможна быстрая и лёгкая замена.
· Объекты новой энергетики: тип B (GFB1L‑40B / 40BH) специально используется для зарядных станций переменного тока для электромобилей, фотоэлектрических инверторов (выход переменного тока), систем накопления энергии, лифтов с частотным регулированием, водяных насосов и т.д. Эти устройства могут создавать гладкую утечку постоянного тока, и только защита типа B обеспечивает безопасность.
5. Почему стоит выбрать электронный вариант?
По сравнению с электромагнитными дифференциальными автоматическими выключателями, электронные RCBO обладают тремя основными преимуществами:
• Высокая степень интеграции: одно устройство обеспечивает одновременную защиту от утечки, перегрузки и короткого замыкания, экономя пространство и стоимость распределительной коробки.
• Регулируемая чувствительность: настройка значения остаточного тока с несколькими ступенями (например, 10 мА / 30 мА / 100 мА / 300 мА) может быть выполнена с помощью электронных схем, что обеспечивает более высокую адаптивность.
• Конструкция с готовыми проводами: все модели серии GFB1L Компания ООО Юэцин Хаовэйлай Группа. оснащены стандартными соединительными проводами, что напрямую сокращает время монтажа и снижает количество ошибок.
Конечно, в промышленных условиях с крайне нестабильной электросетью или сильными помехами электромагнитные RCCB по-прежнему незаменимы; однако в жилом, коммерческом секторах и в сфере новой энергетики электронные дифференциальные автоматические выключатели уже признаны «золотым стандартом».
6. Заключение
Электронные дифференциальные автоматические выключатели — от обеспечения безопасного и надёжного электропитания в обычных домах до защиты от постоянного тока в эпоху новой энергетики — переопределяют стандарты безопасности. Компания Yueqing Good Future Import and Export Co., Ltd. использует серию GFB1L в качестве платформы, применяет конструкцию «с готовыми проводами» для решения проблем при монтаже и «технологию типа B», чтобы идти в ногу с будущими тенденциями. Выбрать электронный RCBO — значит выбрать надёжность, которую можно увидеть.
