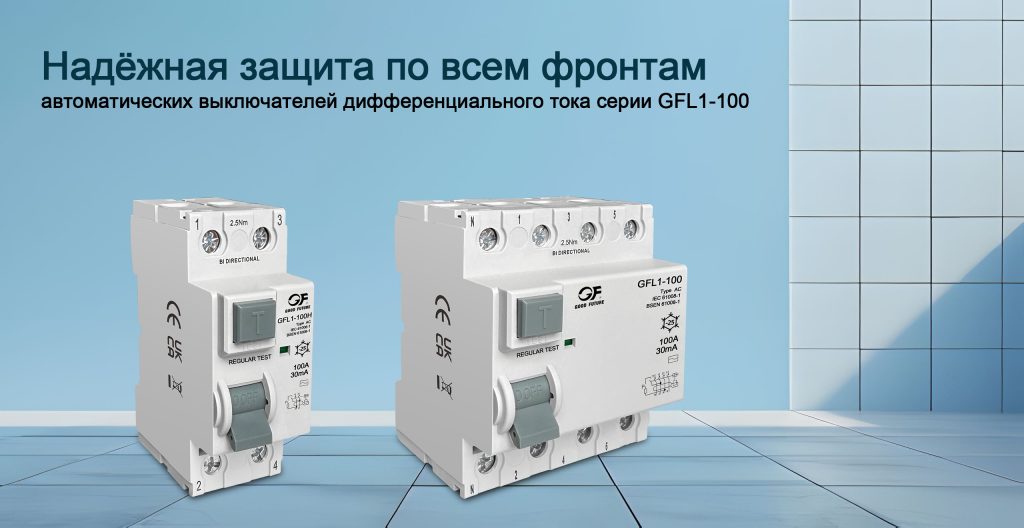

Надёжная защита по всем фронтам: разбор автоматических выключателей дифференциального тока серии GFL1-100

В связи с ужесточением требований к электробезопасности во всём мире, электромагнитные устройства защитного отключения (УЗО) стали незаменимым элементом в системах низковольтного распределения электроэнергии. Компания ООО «Юэцин Хаовэйлай Группа» оперативно реагирует на рыночный спрос и официально представляет автоматические выключатели дифференциального тока серии GFL1-100. Эта линейка, развивая успех предыдущей серии GFB1L, расширяет номинальный ток до 100 А, обеспечивая более эффективную и надёжную защиту от поражения электрическим током и токов утечки для промышленных цехов, коммерческих зданий, жилых распределительных сетей и объектов новой энергетики.
1. Чисто электромагнитная конструкция
В отличие от распространённых на рынке электронных УЗО, серия GFL1-100 использует электромагнитный расцепитель, который не требует внешнего вспомогательного источника питания для обнаружения тока утечки и срабатывания. Это ключевое отличие даёт три прямых преимущества:
1. Высокая адаптивность – независимо от падения напряжения, обрыва нулевого провода или импульсных помех, устройство надёжно срабатывает, обеспечивая точную и стабильную защиту в любых сложных электрических средах.
2. Более длительный срок службы – отсутствие старения электронных компонентов, механическая и электромагнитная конструкция стабильно работает более 10 лет при нормальных условиях эксплуатации.
3. Упрощённый монтаж – не требуется различать направление подключения питающих проводов, что снижает риск отказа из-за ошибок подключения и значительно облегчает последующее обслуживание.
2. Полный обзор серии
Серия GFL1-100 специально разработана для главных или распределительных цепей с номинальным током до 100 А и включает две модели: GFL1-100L и GFL1-100LH (последняя имеет повышенную отключающую способность и более быстрое срабатывание). Продукция подходит для:
· Распределительных щитов питания на заводах и строительных площадках;
· Цепей освещения и розеток в торговых центрах и больницах;
· Защиты на стороне переменного тока фотоэлектрических и накопительных энергосистем;
· Модернизации старой проводки с целью повышения защиты от утечек.
Как для новых проектов, так и для замены оборудования, серия GFL1-100 совместима со стандартным монтажом на DIN-рейку и соответствует основным типоразмерам распространённых автоматических выключателей, что снижает сложность выбора и установки.
3. Ключевые особенности
1. Чисто электромагнитный принцип работы, независимость от напряжения:
УЗО электромагнитного типа серии GFL1-100 использует полностью электромагнитный механизм преобразования и приведения в действие энергии. Ток утечки напрямую создаёт магнитную силу, которая приводит в движение расцепитель – весь процесс не требует никакого внешнего вспомогательного источника питания. Даже в экстремальных условиях, когда напряжение в сети полностью отсутствует, нулевой провод оборван или напряжение упало до нуля, изделие надёжно отключается при наличии пути тока утечки, обеспечивая высший уровень безопасности.
2. Высокая устойчивость к электромагнитным помехам и импульсным перенапряжениям:
Принцип работы основан исключительно на электромагнитной индукции и не содержит чувствительных к помехам электронных усилительных схем. Благодаря этому устройство обладает естественным иммунитетом к импульсным перенапряжениям, вызванным ударами молнии, переходным перенапряжениям при пуске и остановке крупных электродвигателей, а также к высокочастотным гармоникам от преобразователей частоты. Полностью исключается ложное срабатывание из-за электромагнитных помех. Изделие идеально подходит для эксплуатации в условиях сильных помех – на линиях промышленной автоматизации, в шкафах управления тяжёлым оборудованием, на базовых станциях связи и т.п.
3. Сверхдлинный механический и электрический ресурс:
В конструкции отсутствуют стареющие электронные компоненты, все ключевые узлы изготовлены из высокопрочных, усталостно-стойких материалов. В тяжёлых промышленных условиях – при высоких температурах, повышенной влажности, запылённости – устройство сохраняет длительный срок службы и стабильные характеристики, требуя минимального обслуживания. Механический ресурс достигает 4000 циклов и более, а на практике устройство стабильно работает более десяти лет.
4. Высокие требования к себестоимости и технологиям производства:
В связи с жёсткими требованиями к материалам, точности обработки и сборке электромагнитного расцепителя, себестоимость электромагнитных УЗО обычно выше, чем у электронных аналогов того же типоразмера. Однако низкая частота отказов и крайне малые затраты на обслуживание в течение всего срока службы делают их экономически оправданными в проектах с высокими требованиями к надёжности.
4. Гарантия качества
Каждое изделие серии GFL1-100 проходит строгий контроль:
1. Входной контроль материалов – выборочные испытания контактных материалов и корпусного пластика на стойкость к воспламенению перед поступлением на склад.
2. Сплошной контроль на линии – проверка электрической прочности изоляции, сопротивления изоляции, тока срабатывания, времени отключения и других ключевых параметров.
3. Выборочные испытания надёжности – для каждой партии проводятся термоциклирование, механические операции и проверка отключающей способности при коротком замыкании.
Продукция соответствует стандарту IEC/EN 61008-1 и может поставляться с сертификатами CB, CE, UKCA, SEMKO и др.
5.Взгляд в будущее
Успешный запуск серии GFL1-100 ознаменовал завершение формирования всей линейки устройств защитного отключения электромагнитного типа компании Компания ООО «Юэцин Хаовэйлай Группа» в диапазоне токов 40 А, 63 А и 100 А. В будущем компания продолжит развивать интеграцию технологий защитного отключения и интеллектуализации, разрабатывая «умные» УЗО с функциями мониторинга остаточного тока в реальном времени, предупреждения о неисправностях, дистанционного включения/отключения. Также планируется расширение применения устройств защитного отключения в сфере электромобилей и систем накопления энергии. Компания стремится предоставлять клиентам по всему миру – жилым, коммерческим и промышленным – более безопасные, интеллектуальные и эффективные решения для защиты и управления электрическими системами, обеспечивая электробезопасность и создавая долгосрочную ценность.
