Электронные и электромагнитные устройства защитного отключения — Комплексная защита для безопасного использования электроэнергии

Компания ООО «Юэцин Хаовэйлай Групп» недавно расширила линейку устройств защитного отключения серии GFB1L-63, одновременно выпустив два зрелых технических решения — электронное (RCBO) и электромагнитное (RCCB). В серию входят четыре основные модели: GFB1L-63N, GFB1L-63NH, GFL1-63 и GFL1-63H. Разработка и производство данных устройств строго соответствуют международным стандартам IEC/EN и направлены на удовлетворение растущих требований к электробезопасности на мировом рынке.
Конструкция изделий позволяет применять их в жилых домах, коммерческих зданиях, промышленных цехах, а также в особо ответственных средах, таких как центры обработки данных и медицинские учреждения, где предъявляются высокие требования к электромагнитной совместимости и непрерывности электроснабжения. Обеспечивается надежная и перспективная защита от поражения электрическим током, сохранность оборудования и предотвращение электротехнических пожаров.

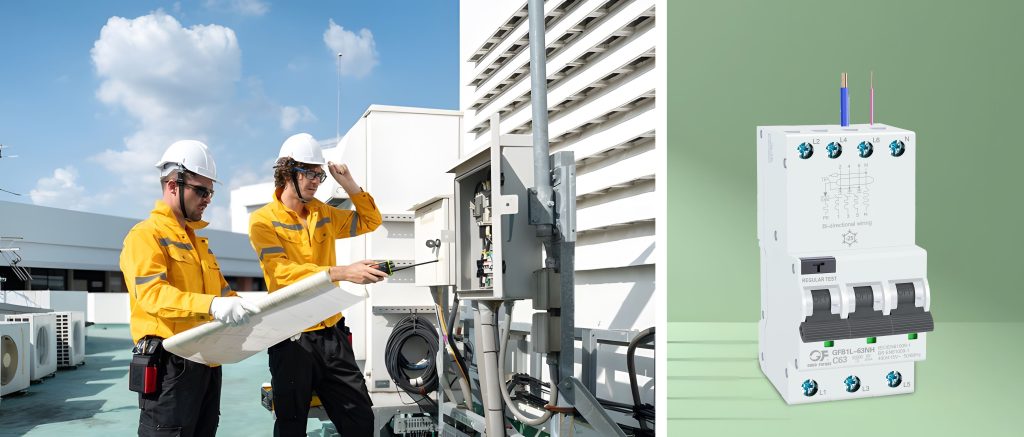

1. Электронное решение: GFB1L-63N / 63NH — высокая чувствительность, широкий диапазон напряжения, интегрированная защита от сверхтока

Модели GFB1L-63N и GFB1L-63NH выполнены на базе передовой электронной технологии обнаружения дифференциального (остаточного) тока. Ключевые компоненты — специализированная интегральная схема (ASIC) и высокопроизводительный трансформатор тока нулевой последовательности. Эта комбинация обеспечивает непрерывное точное измерение векторной суммы токов в линии. Устройства надёжно распознают не только обычный синусоидальный переменный дифференциальный ток, но и эффективно выявляют пульсирующий постоянный дифференциальный ток, возникающий при работе современных преобразователей частоты, драйверов светодиодных светильников и другого оборудования. Это позволяет свести к минимуму ложные или пропущенные срабатывания в сложных электротехнических условиях, повышая точность защиты.
Оба изделия представляют собой высокоинтегрированные устройства, объединяющие функции защиты от дифференциального тока и защиты от сверхтока (перегрузка + короткое замыкание), то есть являются RCBO. Пользователю не требуется устанавливать отдельный автоматический выключатель в цепи, что упрощает проектирование системы, значительно экономит место в распределительном щите и снижает общие затраты на монтаж.
· GFB1L-63N: стандартная электронная модель RCBO, ориентированная на универсальность и экономичность. Номинальная отключающая способность при коротком замыкании соответствует обычным требованиям. Идеально подходит для стандартных низковольтных распределительных цепей: жилые дома, офисное освещение, обычные розеточные линии.
· GFB1L-63NH: улучшенная версия с повышенной отключающей способностью, достигающей 6 кА. Более высокая способность отключения позволяет безопасно разрывать цепи с большими аварийными токами. Особенно рекомендуется для цепей с электродвигателями (кондиционеры, коммерческое кухонное оборудование), небольших станков, лабораторных приборов, где часты пуски и остановки, возникают значительные пусковые токи или повышен риск короткого замыкания.
Ключевые преимущества подробно:
1. Высокоточное обнаружение дифференциального тока: Благодаря интеллектуальному анализу на основе ASIC и чувствительному стробированию высокоточного трансформатора система стабильно выявляет токи утечки на уровне миллиампер, эффективно различая синусоидальные переменные, пульсирующие постоянные и другие виды дифференциального тока. Это значительно снижает вероятность ложных отключений из-за нормальных токов утечки электронного оборудования.
2. Широкий диапазон рабочего напряжения: Электронная схема обработки обладает отличной адаптацией к напряжению и стабильно работает в диапазоне от 110 В до 400 В переменного тока. Эта особенность делает устройство надёжным при нестабильном напряжении в сельских сетях, отдалённых районах, а также при реконструкции старых зданий, обеспечивая непрерывную и надёжную защиту.
3. Интегрированная защита от сверхтока: Встроенный термомагнитный расцепитель обеспечивает полную защиту — длительную задержку при перегрузке и мгновенное отключение при коротком замыкании. Такое совмещение функций исключает «слепые зоны» защиты, обеспечивает комплексную безопасность линий и оборудования, сокращает количество компонентов, повышает надёжность системы и снижает совокупные затраты.
2. Электромагнитное решение: GFL1-63 / 63H — независимость от напряжения, высокая помехоустойчивость, высокая надёжность
Для особо требовательных сред, чувствительных к колебаниям напряжения или подверженных сильным электромагнитным помехам (ЭМП) — таких как промышленные автоматизированные линии, шкафы управления тяжёлым оборудованием, зоны с нестабильными сельскими сетями, районы с частыми грозовыми разрядами, а также базовые станции связи — компания предлагает чисто электромагнитные устройства защитного отключения (RCCB) GFL1-63 и GFL1-63H. Основой данных изделий является электромагнитный принцип расцепления:
При возникновении дифференциального (остаточного) тока энергия, наведённая в трансформаторе тока нулевой последовательности, напрямую приводит в действие высокочувствительный магнитный расцепитель. Весь процесс происходит без какого-либо внешнего вспомогательного источника питания.
Благодаря этому надёжность срабатывания полностью не зависит от гармонических искажений сети, провалов или скачков напряжения. Даже в экстремальных условиях — при аварийном состоянии сети, когда напряжение может отсутствовать, — защитная функция остаётся работоспособной при наличии дифференциального тока. Обеспечивается непревзойдённая долговременная стабильность и устойчивость к внешним воздействиям.
· GFL1-63: Стандартный электромагнитный RCCB, отличающийся высокой базовой надёжностью. Широко применяется в распределительных щитах промышленных предприятий и шахт, на вводах питания базовых станций связи, в цепях питания медицинского диагностического оборудования и других ответственных местах, предъявляющих строгие требования к электробезопасности.
· GFL1-63H: Усиленная версия, обладающая повышенной стойкостью к токам короткого замыкания и увеличенным механическим ресурсом. Контактные материалы и дугогасительная система оптимизированы для применения в условиях частых ручных коммутаций, а также в сильно загрязнённых промышленных средах (пыль, влажность, агрессивные газы).
Ключевые преимущества подробно:
1. Превосходная стойкость к импульсным перенапряжениям и электромагнитным помехам
Поскольку принцип работы полностью основан на электромагнитной индукции и устройство не содержит уязвимых электронных усилительных схем, оно обладает естественным иммунитетом к импульсным перенапряжениям (например, вызванным ударами молнии) и переходным процессам от пуска/остановки крупных электродвигателей. Это полностью исключает ложные срабатывания вызванные подобными помехами.
2. Истинная независимость от напряжения
Даже в экстремальных ситуациях — при обрыве нулевого рабочего проводника или падении фазного напряжения до нуля — устройство остаётся работоспособным. При наличии пути для дифференциального тока энергии, генерируемой трансформатором тока нулевой последовательности, достаточно для надёжного отключения расцепителя. Это обеспечивает максимальный уровень безопасности.
3. Длительный механический и электрический ресурс
Конструкция не содержит стареющих электронных компонентов, все ключевые детали изготовлены из высокопрочных и износостойких материалов. Благодаря этому изделия сохраняют стабильные характеристики и длительный срок службы в тяжёлых промышленных условиях (высокая температура, повышенная влажность, запылённость), требуя минимального технического обслуживания.
3.Техническое сравнение электронных и электромагнитных устройств защитного отключения
Электронный автоматический выключатель дифференциального тока (RCBO) усиливает слабый сигнал, обнаруженный трансформатором тока, с помощью встроенной электронной схемы, обрабатывает его и затем подает команду на расцепитель. Его преимуществами являются высокая чувствительность, регулируемый порог срабатывания, высокая степень интеграции функций (простое объединение с защитой от перегрузки, короткого замыкания, перенапряжения, пониженного напряжения и т.д.), а также конкурентоспособная стоимость. Он особенно подходит для современных зданий с относительно стабильным напряжением, сложным характером нагрузки и требованием многофункциональной комплексной защиты. Однако его нормальная работа зависит от вспомогательного источника питания от сети. При нарушении электропитания (например, обрыв нулевого провода) его защитная функция может стать неработоспособной.
Электромагнитное устройство защитного отключения (RCCB) использует полностью электромагнитный механизм преобразования энергии и привода, где дифференциальный ток напрямую создает магнитодвижущую силу для расцепления, что является прямым применением принципа сохранения энергии. Его главное преимущество – независимость срабатывания от напряжения сети, исключительная помехоустойчивость и высочайшая надежность. Оно подходит для любых условий работы сети и является незаменимым в ситуациях с низким качеством электроснабжения, обилием помех или применительно к критическим цепям безопасности, требующим независимости от источника питания (например, старый жилой фонд, удаленные районы, важное медицинское и аварийное оборудование). Основные ограничения: обычно обеспечивает только защиту от дифференциального тока; для защиты от перегрузок и короткого замыкания требует последовательного подключения с автоматическим выключателем. Кроме того, его производство обходится дороже и предъявляет более высокие требования к технологиям.
4. Строгая система обеспечения качества и испытаний
Вся продукция серии GFB1L-63 на всех этапах – от разработки и выбора материалов до производства и испытаний – строго соответствует требованиям системы менеджмента качества ISO 9001. Изделия успешно прошли ряд авторитетных международных сертификатов безопасности, включая CB, CE, UKCA, SEMKO, что подтверждает их соответствие требованиям основных мировых рынков. Каждый автоматический выключатель перед отправкой с завода проходит жесткую процедуру контроля, которая включает:
1. Испытание характеристик срабатывания от дифференциального тока – точную проверку номинального отключающего дифференциального тока, времени отключения и характеристик срабатывания при пульсирующем постоянном токе в стандартных лабораторных условиях.
2. Проверку электрической прочности изоляции и изоляционных свойств – приложение испытательного напряжения промышленной частоты, значительно превышающего номинальное, для оценки надежности изоляционных материалов и безопасности пути утечки.
3. Проверку термической стабильности и надежности (старение при высокой температуре) – длительные испытания под напряжением и циклические операции в имитированной высокотемпературной среде для оценки тепловой стабильности и механического ресурса, гарантирующие долгосрочную стабильную и безотказную работу изделия в реальных сложных условиях.
5. Будущее развитие и перспективы
На основе успешного внедрения двух технологических решений в серии GFB1L-63 компания ООО «Юэцин Хаовэйлай Групп» продолжит углубленную работу в области электрической безопасности. В будущем научно-исследовательские усилия компании будут сосредоточены на достижении более высокой точности и надежности технологий защитного отключения по дифференциальному току, интеграции технологии обнаружения дуговых пробоев (AFCI), а также на разработке интеллектуальных решений для распределения электроэнергии. Планируется дальнейшее развитие продукции серии GFB1L в направлении повышенной интегрированности, модульности и интеллектуальности, включая, например, встраивание функций учета электроэнергии, раннего предупреждения неисправностей, дистанционного управления и связи. Компания стремится предоставлять жилым, коммерческим и промышленным заказчикам по всему миру более безопасные, эффективные и интеллектуальные решения для защиты и управления электрическими системами, обеспечивая надежность электроснабжения и создавая бо́льшую ценность.
