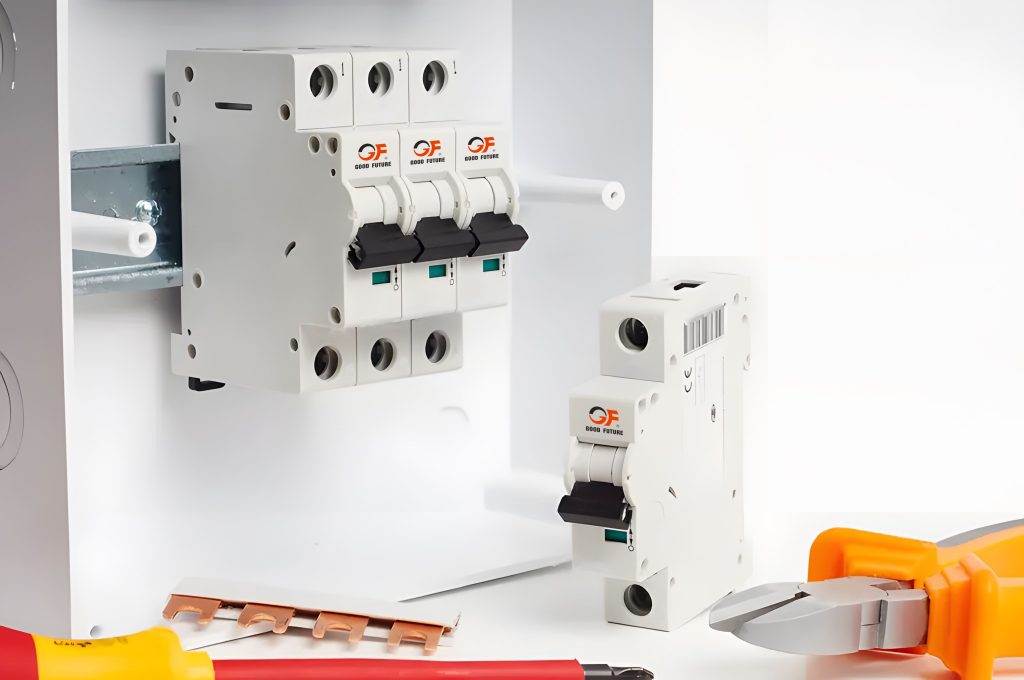

Анализ миниатюрного автоматического выключателя GFB1-63

В низковольтной электротехнике миниатюрные автоматические выключатели служат основной защитой оконечных распределительных сетей. Их надёжность определяет безопасность всей энергосистемы. Выключатели серии GFB1-63 производства ООО «Юэцин Хаовэйлай Групп» отличаются широким диапазоном номиналов и универсальностью применения, что обеспечивает им высокий спрос на внутреннем и внешнем рынках.
1. Преимущества продукта: полный ряд характеристик и широкая область применения
1 Полный охват цепей переменного и постоянного тока
Серия GFB1-63 включает не только стандартные версии переменного тока (тип N) и высокопроизводительные версии (тип H), но также расширена линейкой изделий, предназначенных для цепей постоянного тока:
· GFB1-63Z — стандартный автоматический выключатель постоянного тока;
· GFB1-63ZH — высоковольтный автоматический выключатель постоянного тока;
· GFB1-63ZG — автоматический выключатель постоянного тока с вспомогательными контактами;
· GFB1-63ZGH — высоковольтный автоматический выключатель постоянного тока с вспомогательными контактами.
Такая структура позволяет серии GFB1-63 не только удовлетворять традиционные задачи защиты цепей переменного тока (например, в освещении зданий), но и эффективно применяться для защиты цепей постоянного тока в новых энергетических отраслях — в частности, в фотоэлектрических системах генерации и оборудовании для накопления энергии.
2 Высокая отключающая способность — достаточный запас надёжности
Выключатели типа H обладают высокой токоограничивающей способностью — 10 кА, что позволяет им отключать токи короткого замыкания быстрее по сравнению с устройствами стандартного типа (6 кА). Данное свойство особенно важно в условиях повышенного риска возникновения коротких замыканий — например, на промышленных предприятиях и в торговых центрах. Такие устройства эффективно защищают чувствительное электронное оборудование от импульсных перенапряжений, вызванных токами короткого замыкания.
3 Модульная конструкция — удобный монтаж, эксплуатация и обслуживание
Изделие выполнено в стандартном модульном исполнении (ширина одного полюса — 18 мм) и совместимо с мировым стандартом установки на 35-мм DIN-рейку. Это обеспечивает быстрый монтаж и подключение как при сборке новых распределительных щитов, так и при модернизации существующих линий. Кроме того, после срабатывания устройства не требуется замена каких-либо деталей — после устранения неисправности выключатель можно повторно включить, что значительно снижает затраты на долгосрочное обслуживание.
4 Надёжные материалы и устойчивость к различным условиям среды
В изделии используются изоляционные материалы с высокой стойкостью к возгоранию и нагреву, соответствующие классу V0. Контактная система выполнена из серебросодержащих сплавов, что обеспечивает длительный срок службы при частых коммутациях и перегрузках. Для наружного применения — например, в фотоэлектрических установках — модели постоянного тока имеют оптимизированную конструкцию дугогасительной камеры, которая эффективно справляется с постоянной электрической дугой (гашение которой технически сложнее, чем дуги переменного тока), гарантируя безопасную работу в тяжёлых электрических режимах.
2. Ограничения продукта: узкая функциональность — осторожный подход при выборе
1Не оснащён функцией (УЗО )
.В этом заключается основное различие между стандартным автоматическим выключателем (MCB) и дифференциальным автоматическим выключателем (RCBO). Являясь стандартным автоматическим выключателем, серия GFB1-63 обеспечивает защиту только от перегрузки и токов короткого замыкания, но не способна обнаруживать дифференциальный (остаточный) ток. Следовательно, она не обеспечивает защиту от поражения электрическим током.
2 Ограниченная пропускная способность подключаемых проводников
Как и любой миниатюрный автоматический выключатель, GFB1-63 имеет клеммные колодки, рассчитанные на подключение проводников сечением не более 25 мм². Хотя этого достаточно для большинства бытовых и коммерческих применений, физические ограничения устройства не позволяют использовать его в качестве главного вводного выключателя для мощных нагрузок или в высокоточных распределительных линиях. В таких случаях требуется замена на автоматический выключатель в литом корпусе (MCCB).
3 Низкая селективность при аварийных отключениях
В сложных системах распределения электроэнергии, когда на верхнем и нижнем уровнях установлены обычные автоматические выключатели (MCB), достичь полной селективной защиты крайне сложно. Иными словами, при возникновении неисправности в нижестоящей ветви может одновременно сработать и вышестоящий главный вводной выключатель, что приведёт к масштабному отключению питания. В энергосистемах с высокими требованиями к надёжности (например, в центрах обработки данных, больницах) необходимо использовать автоматические выключатели с функцией селективной защиты либо комбинацию выключателей и предохранителей, обеспечивающую избирательное отключение.
3. Заключение
Позиционирование серии GFB1-63 (одним предложением):
Экономичное устройство защиты оконечных цепей от перегрузок и КЗ с полным рядом номиналов, высокой надёжностью, но ограниченной функциональностью (без УЗО, без интеллекта, без регулировки).
Благодаря разделению на версии AC/DC и стандартные/высоковольтные, серия GFB1-63 закрывает широкий спектр задач — от классических низковольтных сетей до современных фотоэлектрических систем. Однако отсутствие встроенной дифференциальной защиты требует обязательной комплектации с внешними УЗО для создания полностью безопасных электроустановок. Только при корректном выборе изделия под конкретное применение каждый рубль инвестиций превращается в безопасность и эффективность.
